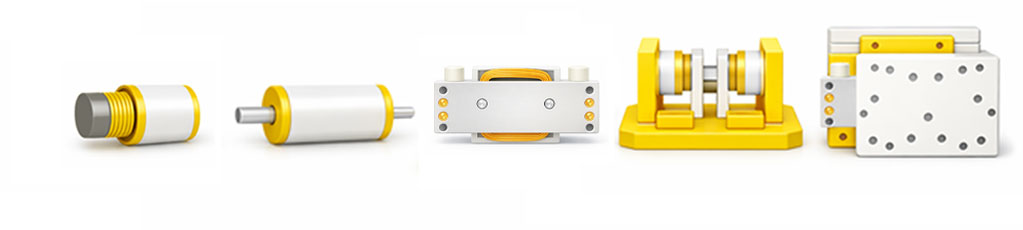

DINGS' propose une gamme complète de bobines mobiles couvrant les moteurs, actionneurs, type plat, type à capteur Hall, modules et étages. Des composants d'entraînement fondamentaux aux plateformes de mouvement de précision, des configurations d'entraînement linéaire flexibles sont disponibles pour répondre à la taille de votre équipement et à vos exigences de contrôle.

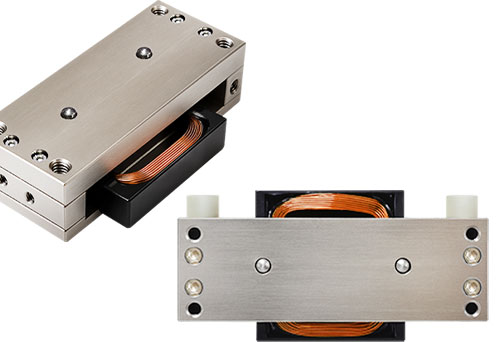

Le moteur à bobine mobile de type plat au cœur de la série INV combine une structure compacte à faible encombrement avec un entraînement direct — sans éléments de transmission mécanique. Cela permet une réponse rapide, un temps de stabilisation court et des performances de micro-mouvement fluides, en faisant une base idéale pour les entraînements d'étage nécessitant un contrôle de position précis.
76 mm | Course 20 mm / Force continue 3,84 N / Force de pointe 11,5 N
97 mm | Course 20 mm / Force continue 11,69 N / Force de pointe 35,1 N

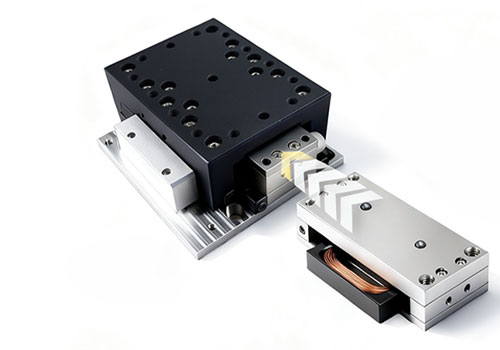

La série INV est une solution d'étage à entraînement direct haute précision co-développée à partir de la technologie de moteur à bobine mobile de type plat de DINGS' et du savoir-faire en conception d'étages de précision d'INNOTRO. Adaptée aux processus nécessitant une réponse rapide et une répétabilité — tels que l'inspection, l'alignement et la manutention — elle offre une répétabilité au niveau du μm et un retour de précision à encodeur, optimisée pour les environnements de contrôle haute vitesse et haute précision.
Course 20 mm Résolution 0,1 μm
Force continue 3,84 N Répétabilité ±0,5 μm
Force de pointe 11,5 N Rectitude / Planéité ±2,5 μm

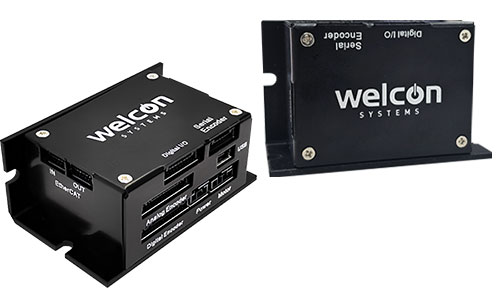

La série INV est compatible avec Welcon PIXIE, prenant en charge le contrôle de précision et une intégration transparente dans l'équipement. Conçue pour les entraînements de précision compacts à faible courant, elle est compatible avec les systèmes d'entraînement VCM, BLDC et DC. Avec la prise en charge des communications EtherCAT, CAN et USB, des configurations de contrôle flexibles sont réalisables même dans des environnements d'équipement compacts.

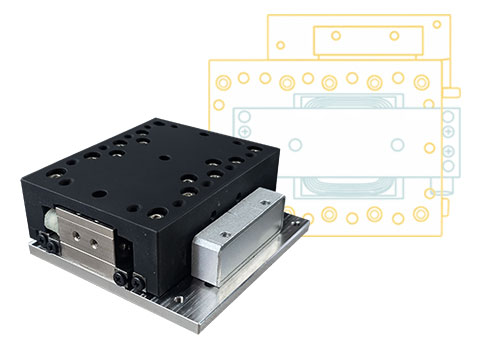

En combinant les performances d'entraînement du moteur à bobine mobile de type plat avec la conception d'étage de précision d'INNOTRO, une haute précision est atteinte dans un facteur de forme compact. La série INV est applicable dans un large éventail d'industries, notamment les semi-conducteurs, l'électronique, l'alignement optique, la biotechnologie, les dispositifs médicaux et la fabrication de précision — couvrant des applications telles que l'inspection de plaquettes, l'inspection de modules de caméra, la numérisation de lames de pathologie, l'assemblage haute vitesse et les systèmes de positionnement de précision.
