Taille 14 [35mm] Actionneur Linéaire À Vis Sans Fin Avec Moteur Pas À Pas

Le taille 14 [35mm] actionneur linéaire à vis à pas est largement utilisé pour les applications de mouvement linéaire, fournissant jusqu'à 230N de poussée continue.

L’actionneur linéaire à vis mère de taille 14 dispose de quatre facteurs de forme disponibles - Externe, Non-Captif, Cylindre Électrique (Captif) et Kaptive.

Images des actionneurs linéaires à vis à pas de taille 14 [35mm]

Caractéristiques du Moteur
Vis à pas disponibles et déplacement par pas
Dessins dimensionnels
Courbes de vitesse et de poussée
Options

Caractéristiques du Moteur

En environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tables).

Moteur	Tension[V]	Courant[A [RMS]]	Resistance[Ω]	Inductance[mH]	Masse[g]	Lead Wire No.	Longueur du Moteur[mm]
14-2105	6.6	0.5	13.2	14	189	4	33.6
14-2110	3.5	1	3.5	3.6	189	4	33.6
14-2115	2.7	1.5	1.8	1.9	189	4	33.6
14-2205	12	0.5	24	29	210	4	45.6
14-2210	6	1	6	7.2	210	4	45.6
14-2215	4	1.5	2.7	3.2	210	4	45.6

NOTE

Classe d'isolation du moteur (B), élévation de la température du moteur 80 °C, température ambiante 20 °C ~ 55 °C.

Vis mères disponibles et résolution (déplacement par pas)

En environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tables).

Diamètre de Vis.[inch]	Screw Dia.[mm]	Lead[inch]	Lead[mm]	Lead Code	Travel Per Step @ 1.8° [mm]*	Travel Per Step @ 0.9° [mm]*
0.25	6.35	0.024	0.6096	AA	0.003	0.0015
0.236/0.25/0.315	6/6.35/8	0.0394	1	AB	0.005	0.0025
0.25	6.35	0.025	0.635	A	0.003175	0.0015
0.25	6.35	0.048	1.2192	B	0.006	0.003
0.25	6.35	0.05	1.27	D	0.0064	0.0032
0.25	6.35	0.0625	1.5875	F	0.0079	0.004
0.25	6.35	0.096	2.4384	J	0.0122	0.0061
0.25	6.35	0.1	2.54	K*	0.0127	0.0064
0.25	6.35	0.125	3.175	L*	0.0159	0.0079
0.25	6.35	0.192	4.8768	Q	0.024	0.0122
0.25	6.35	0.2	5.08	R*	0.0254	0.0127
0.25	6.35	0.25	6.35	S*	0.0318	0.0159
0.25	6.35	0.3333	8.4667	U	0.0423	0.0212
0.25	6.35	0.384	9.7536	W*	0.0488	0.0244
0.25	6.35	0.5	12.7	Y*	0.0635	0.0318
0.25	6.35	1.0	25.4	Z*	0.127	0.0635
0.25	6.35	0.0313	0.794	N	0.00397	0.002
0.315	8	0.1575	4	M	0.02	0.01
0.315	8	0.315	8	T	0.04	0.02
0.25/0.315	6.35/8	0.0787	2	G	0.01	0.005
0.236/0.315	6/8	0.1969	5	E	0.025	0.0125
0.315	8	0.3937	10	C	0.05	0.025

* L'actionneur linéaire à vis à pas externe peut être structuré avec une vis de diamètre ф9.525mm.
* Une vis de diamètre de 9.525mm peut être appliquée dans le type externe
* Valeur tronquée

Dessins dimensionnels

images de l'actionneur captif (Cylindre Électrique)

dimensions de l'actionneur captif (Cylindre Électrique)

Spécifications de Course

Dimension A (mm)	Course B (mm)	Dimension L (mm)
35.70	12.70	Moteur à une bobine 33.6	Moteur à deux bobines 45.6
42.05	19.05
48.40	25.40
54.80	31.80
61.10	38.10
73.80	50.80
86.50	63.50

Spécifications de Course

Dimension A (mm)	Course B (mm)	Dimension C (mm)
Dimension A (mm)	Course B (mm)	L=33.6	L=45.6
18.7	12.7	3.8	0.8
25.05	19.05	10.15	7.15
31.4	25.4	16.5	13.5
37.75	31.75	22.85	19.85
44.1	38.1	29.2	26.2
56.8	50.8	41.9	38.9
69.5	63.5	54.6	51.6

Courbes de vitesse et de poussée

Options

Usinage des extrémités de la vis

Revêtement en téflon

Si les applications nécessitent une combinaison vis-écrou sans graisse, DINGS propose des vis mères revêtues de Téflon pour ses actionneurs linéaire pas à pas.

Les actionneurs linéaires avec vis revêtue de Téflon offre une durée de vie plus longue et une meilleure force de poussée par rapport aux vis mères conventionnelles non-graissées.

Le revêtement Téflon peut être appliqué sur toute la gamme de vis mère de DINGS et sur tous les types d'actionneurs linéaires tels que Externes, Non captifs, Vérins électriques et Captifs.

De plus, un écrou à rattrapage de jeu peut également être combiné avec les vis revêtues de Téflon.

Écrou anti-jeu externe

* Selon le choix du code de pas de la vis, la longueur de l'écrou anti-jeu peut varier.

Écrou anti-jeu non-captif

Option Codeur

En environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tables).

Résolution (CPR)	100	108	120	125	128	200	250	256	300	360	400	500	1000	512	720	800
Sortie Single Ended	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Sortie différentielle	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P

* L'encodeur EK1 est uniquement disponible pour les actionneurs linéaires externes et captifs NEMA 14 (35 mm).

En environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tables).

Résolution (CPR)	50	100	192	200	250	256	360	400	500	720	900	1000	1250	2000	2500	4000	5000
Sortie Single Ended	0	1	2	3	4	5	6	7	8	9	10	11	12
Sortie différentielle	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q

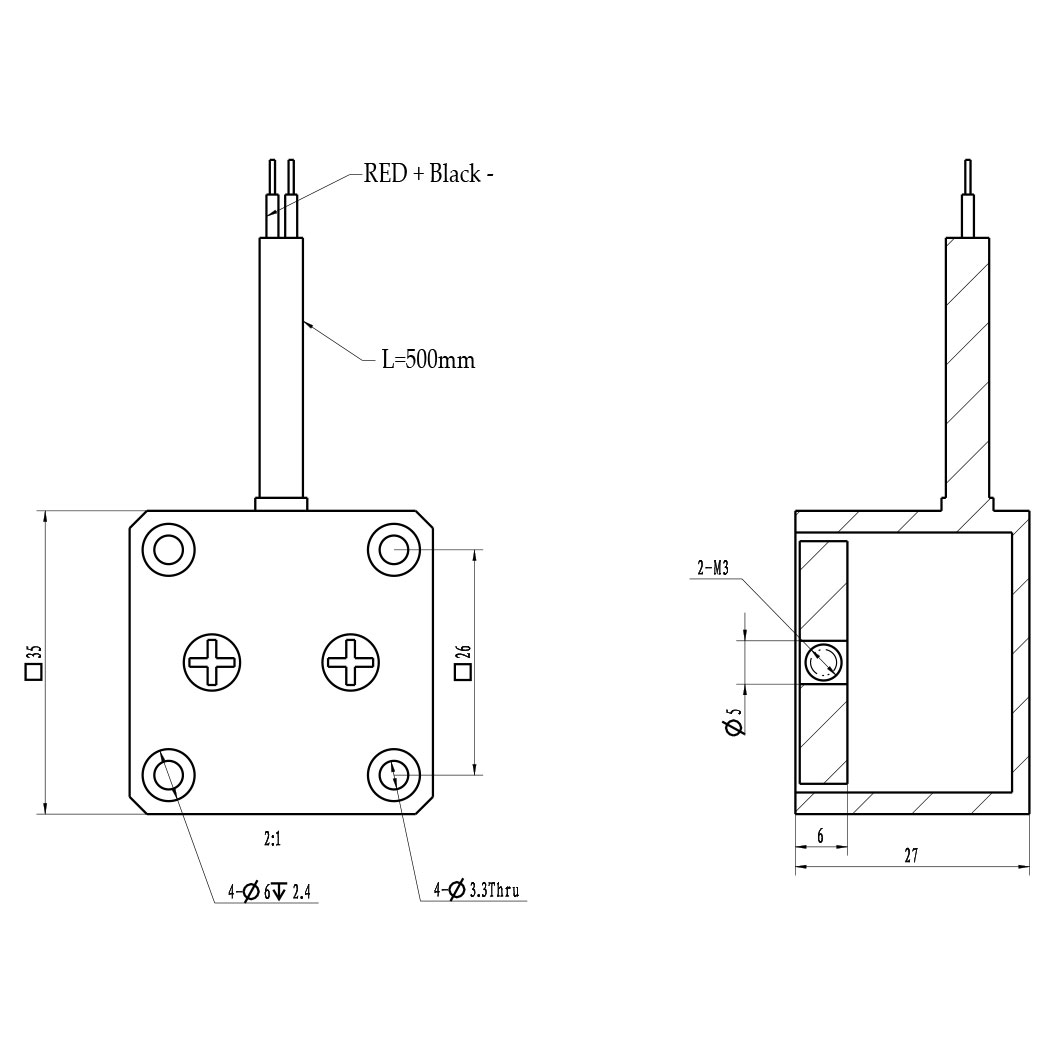

Frein de coupure de courant [Disponible pour le moteur de taille 14]

En environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tables).

Tension nominale	DC 24V ± 5%
Résistance	217Ω ± 10%
Puissance	4W
Couple de maintien	>0.3N.M
Isolation	B
Résistance d'isolation	>100MΩ (DC500V)
Rigidité diélectrique	AC 1000V pendant 1 seconde
Temps de rétraction	50ms
Temps de relâchement	50ms
Jeu de rotation	1°
Temps de freinage d'urgence	200
Durée de vie	2,000,000 fois
Niveau sonore	<60db
