La taille 17 [42mm] d'actionneur linéaire à vis sans fin est largement utilisée pour les applications de mouvement linéaire, fournissant jusqu'à 330N de force en continue.
L'actionneur linéaire à vis sans fin de taille 17 est disponible en quatre formats - Externe, Non-Captif, Cylindre Électrique (Captif) et Kaptive.
![Images d'Actionneurs Linéaires à Vis sans Fin de Taille 17 [42mm]](/img/products/01/stepper_size17(42mm).png)
Dans un environnement mobile, vous pouvez déplacer la table horizontalement pour voir les contenus.
| Moteur | Tension[V] | Courant[A [RMS]] | Resistance[Ω] | Inductance[mH] | Masse[g] | Lead Wire No. | Longueur du Moteur[mm] |
|---|---|---|---|---|---|---|---|
| 17-2105 | 7.2 | 0.5 | 14.4 | 19.8 | 254 | 4 | 34.1 |
| 17-2110 | 3.8 | 1 | 3.8 | 5 | 254 | 4 | 34.1 |
| 17-2115 | 2.85 | 1.5 | 1.9 | 2.2 | 254 | 4 | 34.1 |
| 17-2205 | 11 | 0.5 | 22 | 46 | 386 | 4 | 48.1 |
| 17-2212 | 4.5 | 1.2 | 3.8 | 8 | 386 | 4 | 48.1 |
| 17-2225 | 2.2 | 2.5 | 1 | 1.8 | 386 | 4 | 48.1 |
Classe d'isolation du moteur (B), élévation de la température du moteur 80 °C, température ambiante 20 °C ~ 55 °C.
Dans un environnement mobile, vous pouvez déplacer la table horizontalement pour voir les contenus.

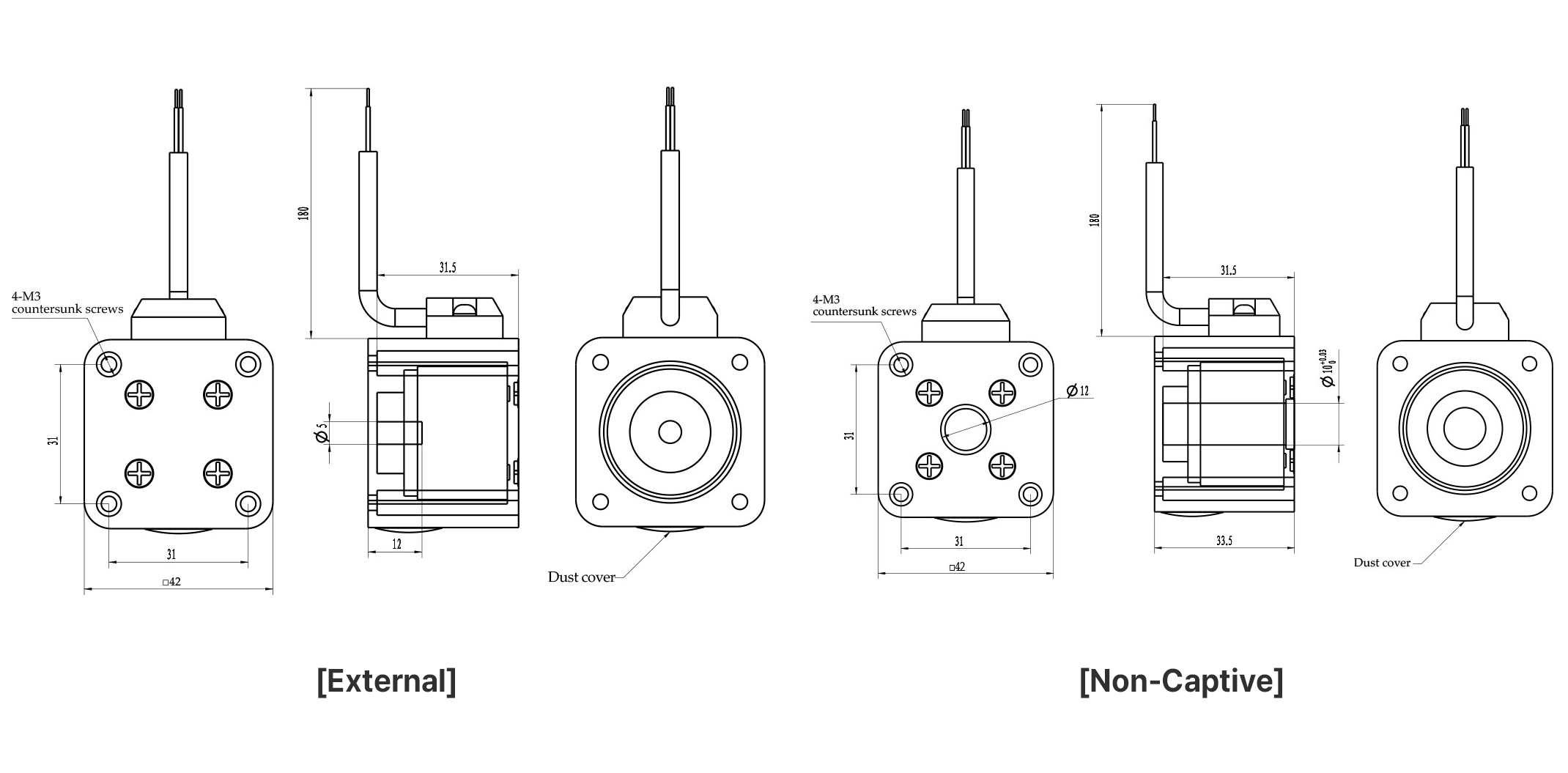

| Diamètre de Vis.[inch] | Screw Dia.[mm] | Lead[inch] | Lead[mm] | Lead Code | Travel Per Step @ 1.8° [mm]* | Travel Per Step @ 0.9° [mm]* |
|---|---|---|---|---|---|---|
| 0.25 | 6.35 | 0.024 | 0.6096 | AA | 0.003 | 0.0015 |
| 0.236/0.25/0.315 | 6/6.35/8 | 0.0394 | 1 | AB | 0.005 | 0.0025 |
| 0.25 | 6.35 | 0.025 | 0.635 | A | 0.003175 | 0.0015 |
| 0.25 | 6.35 | 0.048 | 1.2192 | B | 0.006 | 0.003 |
| 0.25 | 6.35 | 0.05 | 1.27 | D | 0.0064 | 0.0032 |
| 0.25 | 6.35 | 0.0625 | 1.5875 | F | 0.0079 | 0.004 |
| 0.25 | 6.35 | 0.096 | 2.4384 | J | 0.0122 | 0.0061 |
| 0.25 | 6.35 | 0.1 | 2.54 | K* | 0.0127 | 0.0064 |
| 0.25 | 6.35 | 0.125 | 3.175 | L* | 0.0159 | 0.0079 |
| 0.25 | 6.35 | 0.192 | 4.8768 | Q | 0.024 | 0.0122 |
| 0.25 | 6.35 | 0.2 | 5.08 | R* | 0.0254 | 0.0127 |
| 0.25 | 6.35 | 0.25 | 6.35 | S* | 0.0318 | 0.0159 |
| 0.25 | 6.35 | 0.3333 | 8.4667 | U | 0.0423 | 0.0212 |
| 0.25 | 6.35 | 0.384 | 9.7536 | W* | 0.0488 | 0.0244 |
| 0.25 | 6.35 | 0.5 | 12.7 | Y* | 0.0635 | 0.0318 |
| 0.25 | 6.35 | 1.0 | 25.4 | Z* | 0.127 | 0.0635 |
| 0.25 | 6.35 | 0.0313 | 0.794 | N | 0.00397 | 0.002 |
| 0.315 | 8 | 0.1575 | 4 | M | 0.02 | 0.01 |
| 0.315 | 8 | 0.315 | 8 | T | 0.04 | 0.02 |
| 0.25/0.315 | 6.35/8 | 0.0787 | 2 | G | 0.01 | 0.005 |
| 0.236/0.315 | 6/8 | 0.1969 | 5 | E | 0.025 | 0.0125 |
| 0.315 | 8 | 0.3937 | 10 | C | 0.05 | 0.025 |
| Dimension A (mm) |
Course B (mm) |
Dimension L (mm) | |
|---|---|---|---|
| 35.70 | 12.70 | Moteur Simple 34.1 |
Moteur Double 48.1 |
| 42.05 | 19.05 | ||
| 48.40 | 25.40 | ||
| 54.80 | 31.80 | ||
| 61.10 | 38.10 | ||
| 73.80 | 50.80 | ||
| 86.50 | 63.50 | ||
| Dimension A (mm) |
Course B (mm) |
Dimension C (mm) | |
|---|---|---|---|
| Moteur Simple L=34.1 |
Moteur Double L=48.1 |
||
| 18.5 | 12.7 | 3.6 | 0 |
| 24.85 | 19.05 | 9.95 | 4.95 |
| 31.2 | 25.4 | 16.3 | 11.3 |
| 37.55 | 31.75 | 22.65 | 17.65 |
| 43.9 | 38.1 | 29 | 24 |
| 56.6 | 50.8 | 41.7 | 36.7 |
| 69.3 | 63.5 | 54.4 | 49.4 |
Si les applications nécessitent une combinaison vis-écrou sans graisse, DINGS propose des vis mères revêtues de Téflon pour ses actionneurs linéaire pas à pas.
Les actionneurs linéaires avec vis revêtue de Téflon offre une durée de vie plus longue et une meilleure force de poussée par rapport aux vis mères conventionnelles non-graissées.
Le revêtement Téflon peut être appliqué sur toute la gamme de vis mère de DINGS et sur tous les types d'actionneurs linéaires tels que Externes, Non captifs, Vérins électriques et Captifs.
De plus, un écrou à rattrapage de jeu peut également être combiné avec les vis revêtues de Téflon.
* Selon le code de vis sélectionné, la longueur de l'écrou Anti-Jeu peut changer.
Dans un environnement mobile, vous pouvez déplacer la table horizontalement pour voir les contenus.
| Résolution(CPR) | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| Sortie Single Ended | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
* Le codeur EK1 est disponible uniquement pour les actionneurs linéaires externes et captifs de taille NEMA 17 (42mm).
Dans un environnement mobile, vous pouvez déplacer la table horizontalement pour voir les contenus.
| Résolution(CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| Sortie Single Ended | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
![Taille 17 [42mm]](/img/products/09/brake/17/1. Image_Brake 42mm.png)
Dans un environnement mobile, vous pouvez déplacer la table horizontalement pour voir les contenus.
| Tension nominale | DC 24V ± 5% | |
|---|---|---|
| Résistance | 145Ω ± 10% | |
| Puissance | 5W | |
| Couple de maintien | >0.8N.M | |
| Isolation | B | |
| Résistance d'isolation | >100MΩ (DC500V) | |
| Force diélectrique | AC 1000V pendant 1 seconde | |
| Temps de rétraction | 50ms | |
| Temps de relâchement | 50ms | |
| Jeu de rotation | 1° | |
| Temps de freinage d'urgence | 200 | |
| Durée de vie | 2,000,000 de cycles | |
| Niveau sonore | <60db | |
![Taille 17 [42mm]](/img/products/09/brake/17/2. dimension-brake 42mm.png)
