In a mobile environment, you can move left and right to see the contents (tables).
| Modèle | Phase | Angle de pas (°) |
Courant nominal (A) |
Résistance (Ω) |
Inductance (mH) |
Couple de maintien (N·m) |
Inertie du rotor (g.cm²) |
Longueur (mm) |
Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|

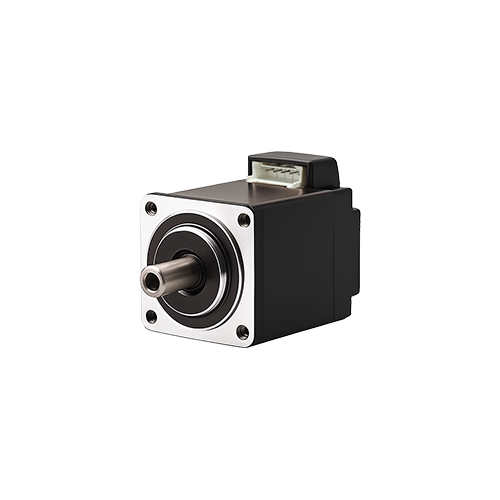

| 11H5033-120-5AT | 5 | 0.72 | 1.2 | 0.56 | 0.2 | 0.05 | 9 | 33 | 0.11 |

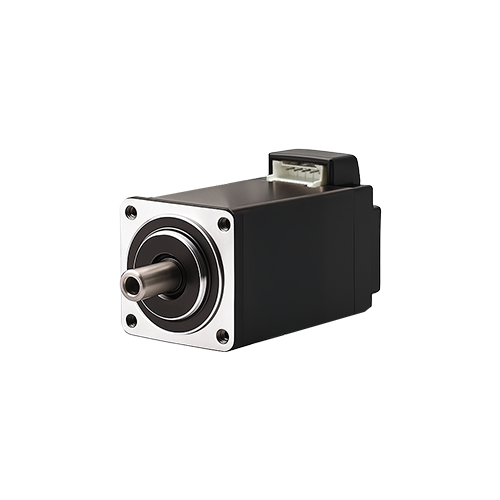

| 11H5052-120-5AT | 5 | 0.72 | 1.2 | 0.88 | 0.45 | 0.09 | 18 | 52 | 0.2 |
| Charge radiale admissible (distance de 5mm de la surface de montage) |
Charge radiale admissible (distance de 10mm de la surface de montage) |
Charge radiale admissible (distance de 15mm de la surface de montage) |
Charge radiale admissible (distance de 20mm de la surface de montage) |
|---|---|---|---|
| 50N | 35N | 25N | 20N |
.png)
.png)

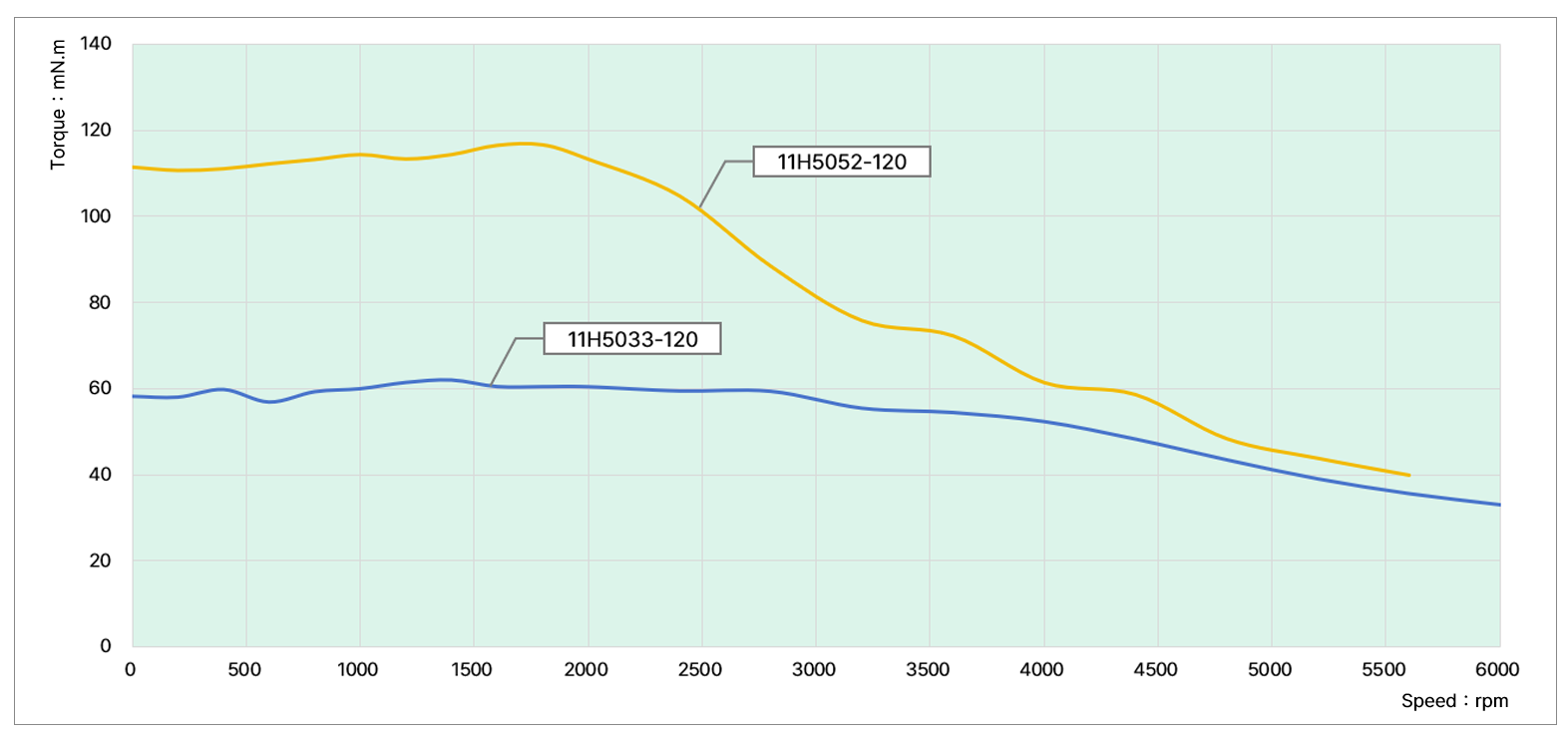

CONDITIONS DE TEST
Tension d’essai : 24 Vdc, Modèle de pilote : DS-OLF2-FPD, Courant nominal : 1.2 A (rms)
