| Modèle | Phase | Angle de pas (°) |
Courant nominal (A) |
Résistance (Ω) |
Inductance (mH) |
Couple de maintien (N·m) |
Inertie du rotor (g.cm²) |
Longueur (mm) |
Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|

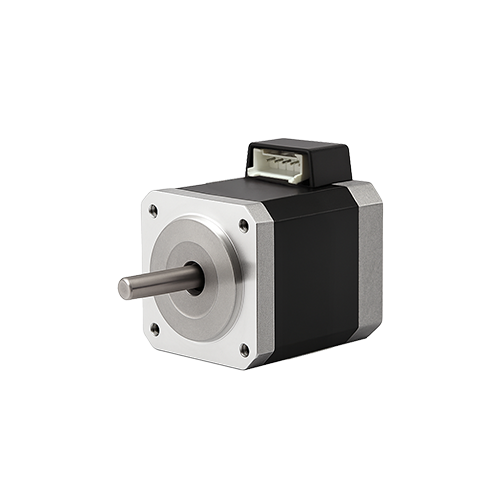

| 17H5034-180-5AT | 5 | 0.72 | 1.8 | 0.34 | 0.35 | 0.22 | 35 | 35 | 0.24 |

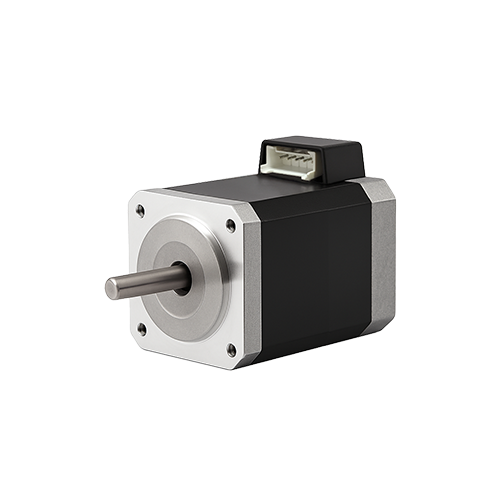

| 17H5041-180-5AT | 5 | 0.72 | 1.8 | 0.45 | 0.55 | 0.3 | 54 | 41 | 0.3 |

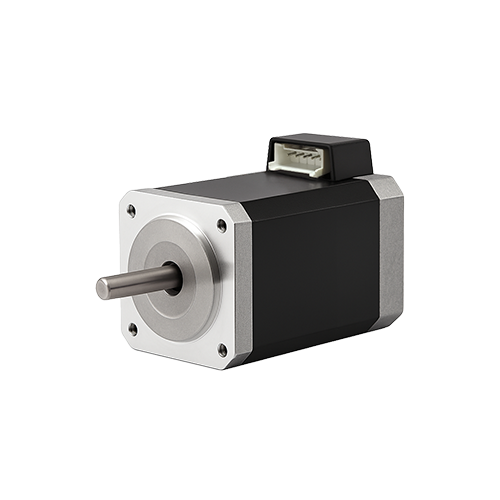

| 17H5049-180-5AT | 5 | 0.72 | 1.8 | 0.5 | 0.7 | 0.37 | 77 | 49 | 0.36 |

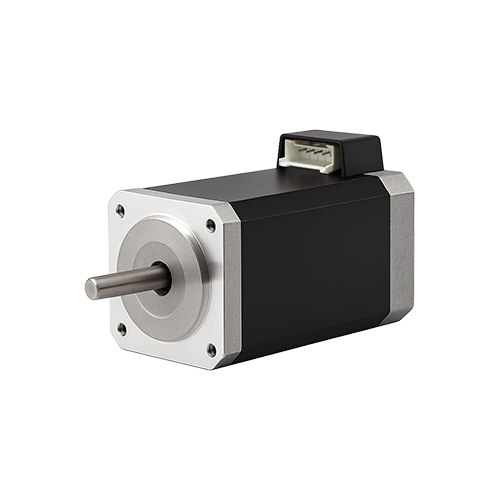

| 17H5061-180-5AT | 5 | 0.72 | 1.8 | 0.65 | 1.1 | 0.5 | 110 | 61 | 0.5 |
| Charge radiale admissible (distance de 5mm de la surface de montage) |
Charge radiale admissible (distance de 10mm de la surface de montage) |
Charge radiale admissible (distance de 15mm de la surface de montage) |
Charge radiale admissible (distance de 20mm de la surface de montage) |
|---|---|---|---|
| 50N | 40N | 25N | 20N |
.png)
.png)
.png)
.png)

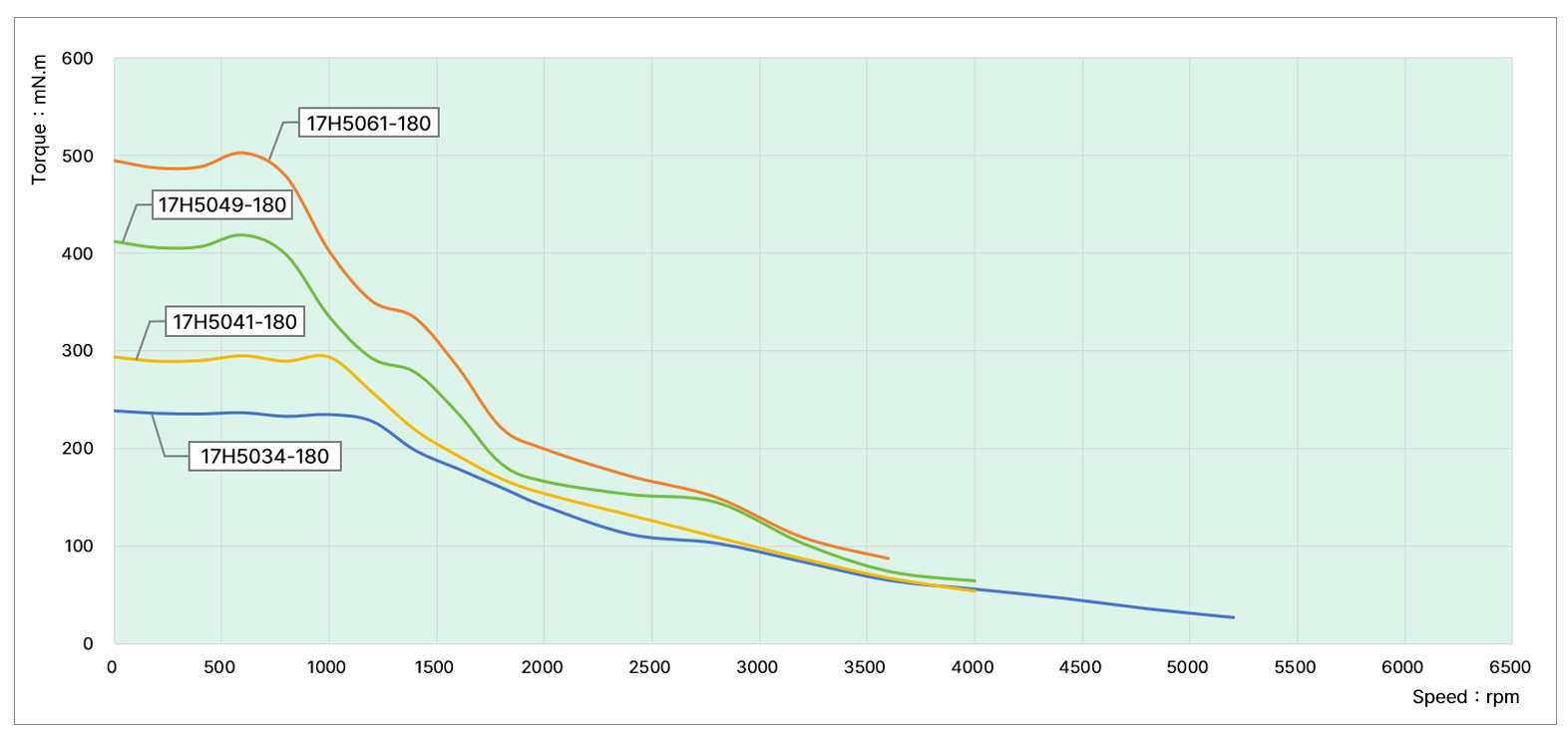

CONDITIONS DE TEST
Tension d’essai : 24 Vdc, Modèle de pilote : DS-OLF2-FPD, Courant nominal : 1.8 A (rms)
