Le moteur pas-à-pas hybride rotatif de taille 34 [86mm] a un couple de maintien maximal de 7,0 N·m.
Des solutions d'encodeurs et de réducteurs planétaires pour châssis de 86mm sont disponibles.
Pour des bobinages spéciaux ou des personnalisations, veuillez contacter DINGS pour plus d'informations.
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir les contenus (tableaux).
| Général | |||||||
|---|---|---|---|---|---|---|---|
| Précision | Angle de pas | 1,8°±5% | |||||
| Résistance | ±10% / 20°C | ||||||
| Inductance | ±20% / 1KHz | ||||||
| Classe d'isolation | B | ||||||
| Type de service | S1 | ||||||
| Résistance diélectrique | 500 VAC / 1 KHz / 1 mA / 1 s | ||||||
| Résistance d'isolation | 100 MΩ / 500 VDC | ||||||
| Charge radiale admissible (distance de 5mm de la surface de montage) |
Charge radiale admissible (distance de 10mm de la surface de montage) |
Charge radiale admissible (distance de 15mm de la surface de montage) |
Charge radiale admissible (distance de 20mm de la surface de montage) |
||||
| 600N | 550N | 480N | 390N | ||||
| Paramètre | |||||||
| Type | Courant (A [RMS]) |
Résistance (Ω) |
Inductance (mH) |
Couple de maintien (N·m) |
Inertie du rotor (g·cm2) |
Longueur (mm) |
Masse (g) |
| 34H2060 | 3,0 | 1 | 6 | 3 | 1100 | 60,5 | 1600 |
| 34H2075 | 4,5 | 0,6 | 4,5 | 4,5 | 1800 | 75 | 2100 |
| 34H2098 | 6,0 | 0,5 | 3,5 | 7 | 2800 | 96,5 | 2900 |
| Matériau | |||||||
| Extrémité | Alliage d'aluminium | ||||||
| Roulement | Roulement à billes | ||||||
| Magnétisme | NdFeB fritté | ||||||
| Arbre | Acier inoxydable | ||||||
| Câblage | UL 3265, 18 AWG | ||||||
![Images de Taille 34 [86mm]](/img/products/04/34H2060.png)
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir les contenus (tableaux).
| Résolution(CPR) | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 10000 |
| Sortie simple | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J | K | L | M |
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir les contenus (tableaux).
| Matériau du boîtier | Métal | |||||
| Jeu sans charge | Première étape 15 arcmin, deuxième étape 25 arcmin | |||||
| Roulement | Roulement à billes | |||||
| Ratio | Couple nominal (N.m) |
Couple limite (N·m) |
Étapes | Efficacité (%) |
Longueur (mm) |
Masse (g) |
|---|---|---|---|---|---|---|
| 3 | 50 | 100 | 1 | 95 | 89 | 2080 |
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 16 | 80 | 160 | 2 | 90 | 112 | 2830 |
| 20 | ||||||
| 25 | ||||||
| 28 | ||||||
| 35 | ||||||
| 40 | ||||||
| 50 | ||||||
![Taille 34 [86mm]](/img/products/09/brake/34/1. Image_Brake 86mm.png)
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir les contenus (tableaux).
| Tension nominale | DC 24V ± 5% | |
|---|---|---|
| Résistance | 69Ω ± 10% | |
| Puissance | 12W | |
| Couple de maintien | >6N.M | |
| Isolation | B | |
| Résistance d'isolation | >100MΩ (DC500V) | |
| Résistance diélectrique | AC 1000V pendant 1 sec | |
| Temps de rétraction | 50ms | |
| Temps de relâchement | 50ms | |
| Jeu de rotation | 1° | |
| Temps de freinage d'urgence | 200 | |
| Durée de vie | 2 000 000 de fois | |
| Niveau sonore | <60db | |
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir les contenus (tableaux).

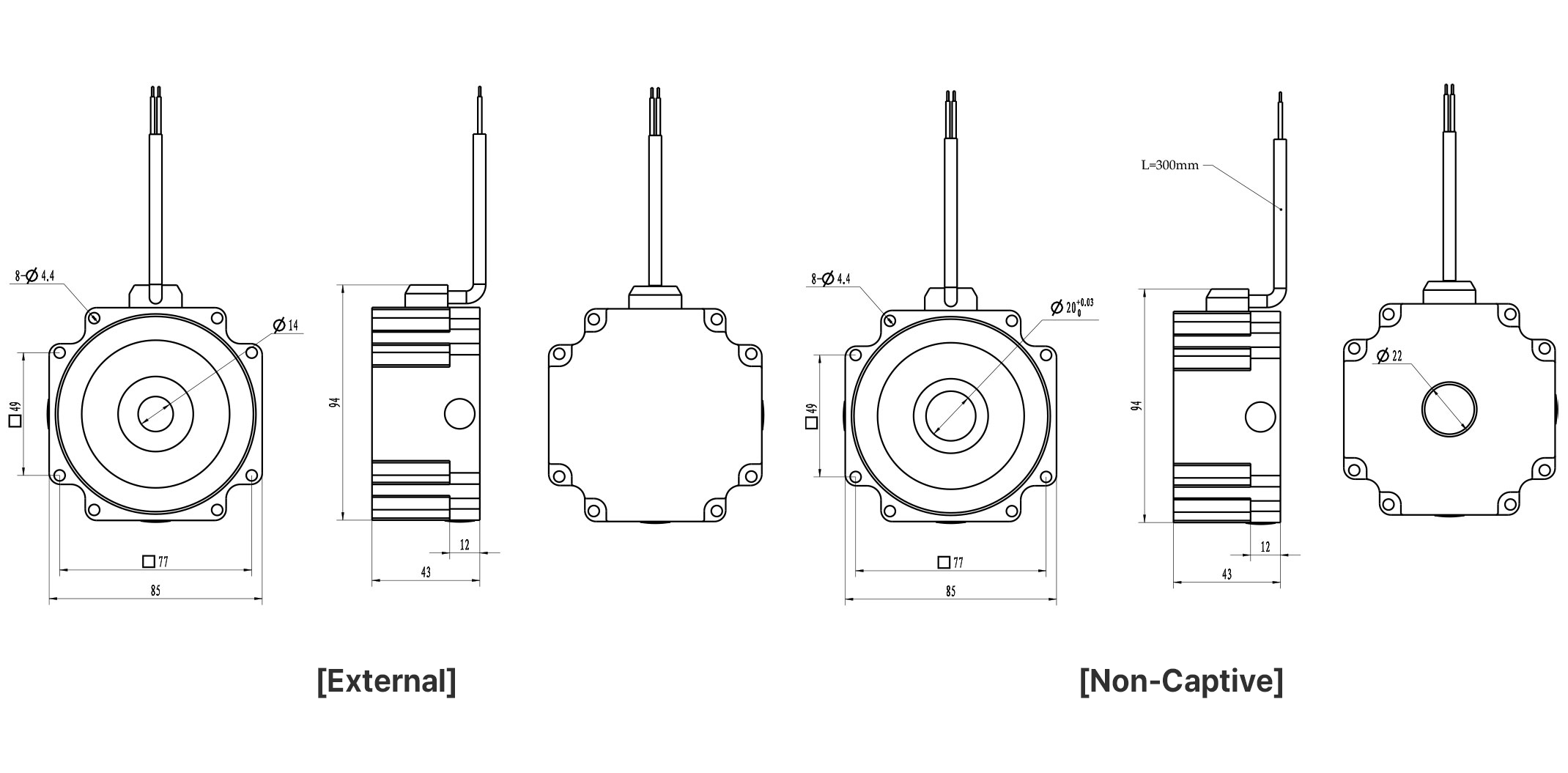

![Taille 34 [86mm]](/img/products/09/brake/34/2. dimension-brake 86mm.png)
