Taille 17 [42mm] Moteur Pas À Pas À Arbre Creux

Le moteur pas à pas à arbre creux de taille 17 [42mm] a un couple de maintien max. de 0,48N·m.

Pour des bobinages spéciaux ou la personnalisation de l'arbre, ainsi que pour l'assemblage de codeurs à axe creux, veuillez contacter DINGS' pour plus d'informations.

Images du moteur pas à pas à arbre creux de 42mm

Caractéristiques du Moteur

Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tableaux).

N° de Modèle Tension Nominale
(V)
Courant
(A [RMS])
Résistance
(Ω)
Inductance
(mH)
Couple de Maintien
(N·m)
Couple d'Accrochage
(N·m)
Longueur du Moteur
(mm)
17HS2034 3.8 1.0 3.6 4.5 0.25 0.014 34.1
17HS2048 2.25 2.5 1.0 1.8 0.48 0.02 48.1

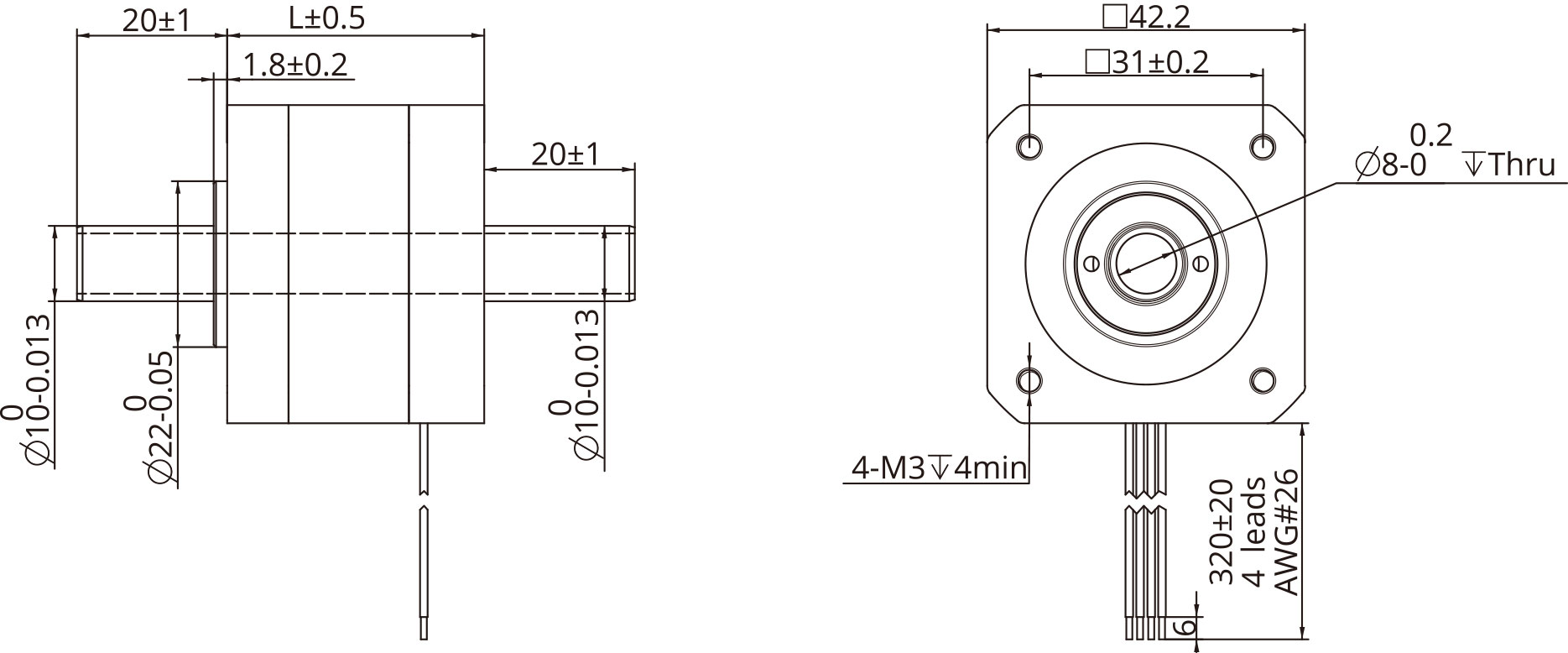

Dessin Dimensionnel

Courbes de performances (couple)

Image des Courbes de performances (couple)

Options

Option Codeur
Images de l'encodeur EK2
Images de sortie de l'encodeur EK2

Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tableaux).

Résolution(CPR) 50 100 192 200 250 256 360 400 500 720 900 1000 1250 2000 2500 4000 5000
Sortie asymétrique 0 1 2 3 4 5 6 7 8 9 10 11 12
Sortie différentielle A B C D E F G H I J K L M N O P Q
