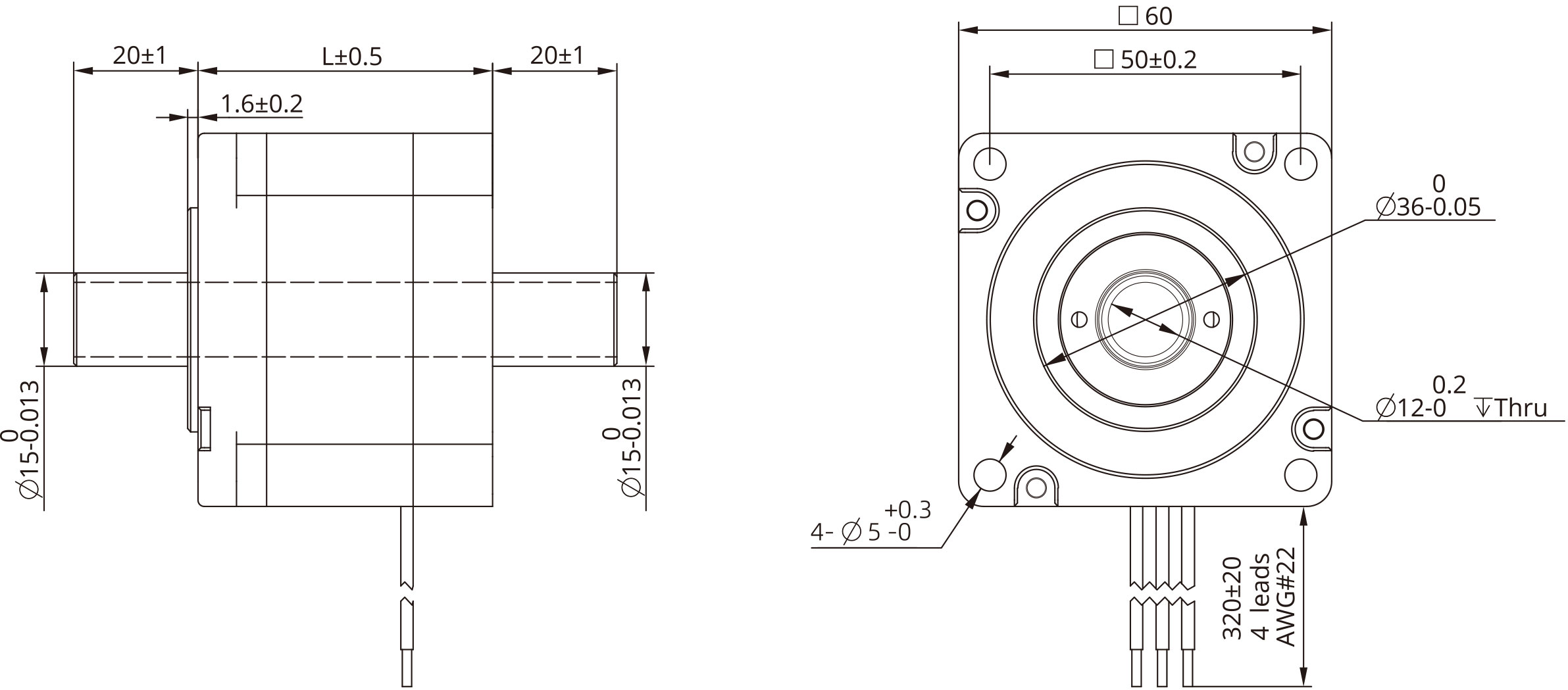

Le moteur pas à pas à arbre creux de taille 24 [60mm] a un couple de maintien max. de 1.9N·m.
Pour des bobinages spéciaux ou la personnalisation de l'arbre, ainsi que pour l'assemblage de codeurs à axe creux, veuillez contacter DINGS' pour plus d'informations.
.png)
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tableaux).
| Numéro de Modèle | Tension Nominale (V) |
Courant (A [RMS]) |
Résistance (Ω) |
Inductance (mH) |
Couple de Maintien (N·m) |
Couple d'Accrochage (N·m) |
Longueur du Moteur (mm) |
|---|---|---|---|---|---|---|---|
| 24HS2047 | 1.52 | 4 | 0.4 | 0.9 | 0.9 | 0.03 | 47 |
| 24HS2068 | 2.4 | 4 | 0.6 | 1.9 | 1.8 | 0.06 | 68 |
CONDITIONS DE TEST
Essais réalisés à 48 VDC avec un variateur hacheur bipolaire DS-OLS8-FRS4, au courant nominal (RMS).
Le couple moteur peut varier en fonction de la tension et des conditions de commande ; une marge de sécurité de couple de 50 % est recommandée.
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tableaux).
| Résolution(CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| Sortie asymétrique | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
Dans un environnement mobile, vous pouvez vous déplacer de gauche à droite pour voir le contenu (tableaux).
| Résolution(CPR) | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 10000 |
| Sortie asymétrique | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J | K | L | M |
