BLDC · VCM Solution de contrôle

DINGS' offers a comprehensive lineup of BLDC and VCM controllers for position control.

Rated up to 10A continuous (30A peak), four controller variants for BLDC and VCM are available via RS-485 communication and analog command input.

Built-in RS-485 communication enables straightforward parameter configuration and control, while versatile digital I/O interfaces allow flexible integration with PLCs and higher-level control systems. Overvoltage, undervoltage, and overcurrent protection are also built in, ensuring a stable and reliable motor drive environment.

Solution de contrôle BLDC · VCM images

DS-OLBD1-FRS4

DS-OLBD1-FRS4 images
  1. Alimentation d'entrée : DC 12V - 48V
  2. Courant de sortie : nominal 6A, crête 18A
  3. Type de moteur : moteur DC sans balais (BLDC)
  4. 3 entrées, 2 sorties
  5. Communication RS-485 et contrôle de fréquence analogique 0~5V supportés
DS-OLBD1-FRS4 images
Basic Specifications

In a mobile environment, you can move left and right to see the contents (tables).

Adapted motor Brushless DC
Power supply 12 - 48VDC
Output current 6A (rated), 18A (peak)
Driving method 3-phase PWM drive
Control method Contrôle de vitesse analogique, RS485
Sensing method Digital hall sensor
Input signal FR (Forward/Reverse) Entrée asymétrique (Single-ended)
EN (Enable)
BK (Brake)
Output signal PG (Speed out) Sortie OC, courant max. : 10 mA
ALM (Alarm)
Entrée analogique signal Potentiomètre 10KΩ ou 0–5 VDC analog signal
Taille (excluding connector) 118 x 75.5 x 25.5 mm
Poids (connecteur exclu) about 200g
Operating environment Application Avoid dust, oil mist and corrosive gas
Humidité <85% RH, no condensation
Température -15 ~ 50°C
Heat dissipation Install in a ventilated environment
DS-OLBD1 images
Dimensional Drawing
  1. Consider terminal size and cooling space during installation.
  2. Recommended temperatures: under 60°C (driver), under 80°C (motor).
  3. Install the driver vertically for natural cooling. Add a fan if needed to maintain stable operation.
catalog images
manual Téléchargers List
Nom du fichier Format Taille Télécharger
DS-OLBD1-FRS4 PDF 542.24 KB Télécharger
Logiciel Téléchargers List
Nom du fichier Format Taille Télécharger

DS-OLBD3-FRS4

DS-OLBD3 images
  1. Alimentation d'entrée : DC 12V - 48V
  2. Courant de sortie : nominal 10A, crête 30A
  3. Brushless DC (BLDC) motor supported
  4. 3 entrées, 2 sorties
  5. RS-485 protocol supported
DS-OLBD3 images
Basic Specifications

In a mobile environment, you can move left and right to see the contents (tables).

Type de moteur Brushless DC
Tension d'entrée 12 – 48VDC
Courant de sortie 10A (rated), 30A (peak)
Méthode d'entraînement 3-phase PWM
Méthode de contrôle Analog speed control, RS-485
Méthode de détection Digital Hall sensor
Signal d'entrée FR (Direction) Entrée asymétrique (Single-ended)
EN (Enable)
BK (Brake)
Signal de sortie PG (Speed output) OC output, max current: 10 mA
ALM (Alarm)
Entrée analogique Potentiomètre 10KΩ ou 0–5 VDC
Dimensions (excl. connector) 118 x 77 x 34 mm
Poids (connecteur exclu) Approx. 300g
Conditions d'utilisation Location Éviter la poussière, les brumes d'huile et les gaz corrosifs
Humidité <85% RH, non-condensing
Température -15 ~ 50°C
Cooling Install in well-ventilated location
DS-OLBD3 images
Dimensional Drawing
catalog images
Manuel Téléchargers List
Nom du fichier Format Taille Télécharger
DS-OLBD3-FRS4 PDF 544.95 KB Télécharger
Logiciel Téléchargers List
Nom du fichier Format Taille Télécharger

DS-OLBV1-FRS4

DS-OLBV1-FRS4 images
  1. Input Power: DC 18V – 52V (24V/48V recommended)
  2. Courant de sortie: 6A continuous, 18A peak
  3. Moteur à bobine mobile (VCM) supported
  4. 3 entrées, 2 sorties
  5. Supports RS-485 communication and 0-5V analog frequency control
DS-OLBV1-FRS4 images
Basic Specifications

In a mobile environment, you can move left and right to see the contents (tables).

Type de moteur VCM (Voice Coil Motor)
Tension d'entrée 18 – 52VDC (24V/48V recommended)
Courant de sortie 6A (continuous), 18A (peak, within 2 sec)
Méthode d'entraînement Contrôle de fréquence
Méthode de contrôle RS-485, Analog control
Frequency Setting Range 0,1 ~ 500Hz (jusqu'à 3000Hz configurable)
Signal d'entrée IN1 (General-purpose) Entrée asymétrique (Single-ended)
EN (Enable)
IN3 (General-purpose)
Signal de sortie OUT1 (General Output) OC output, max voltage: 30VDC, max current: 10mA
ALM (Alarm output)
Entrée analogique 0–5VDC frequency command input (SV)
Dimensions (excl. connector) 118 × 75.5 × 25.5 mm
Poids (connecteur exclu) Approx. 300g
Conditions d'utilisation Location Avoid dust, oil, and corrosive gases
Humidité <85% RH, non-condensing
Température -15 ~ 50°C
Cooling Install in well-ventilated location
DS-OLBV1-FRS4 images

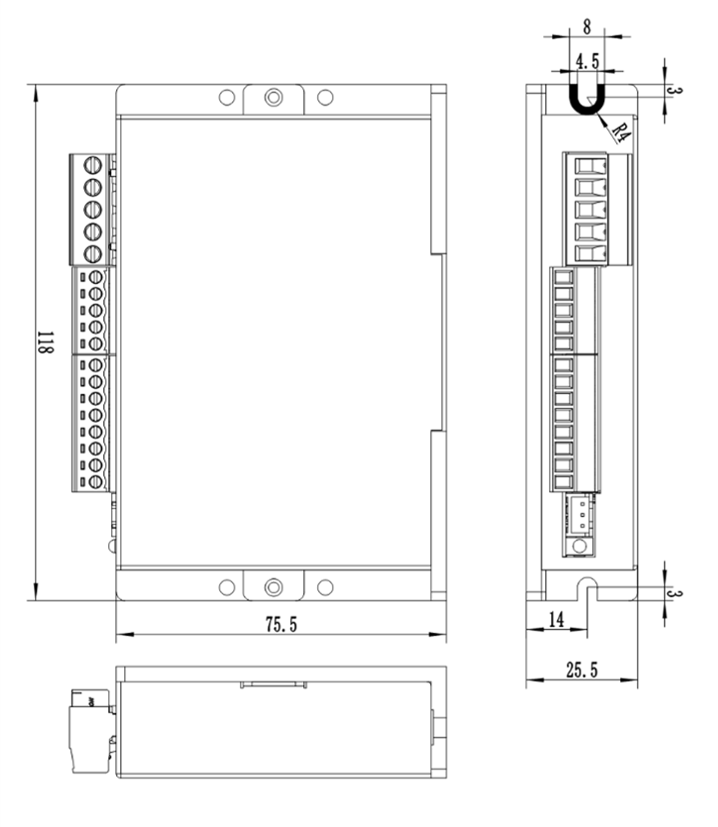

Dimensional Drawing

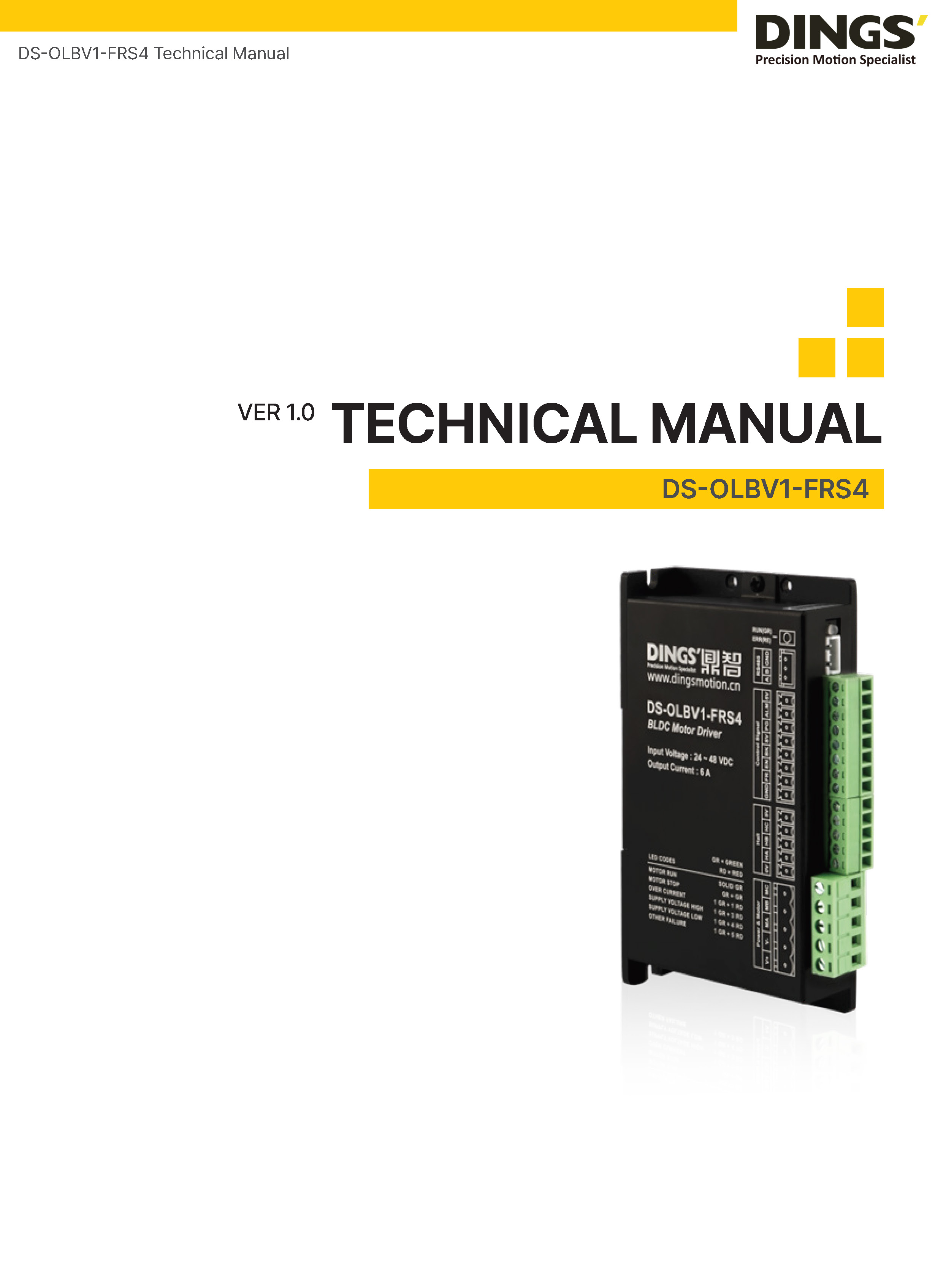

catalog images
Manuel Téléchargers List
Nom du fichier Format Taille Télécharger
DS-OLBV1-FRS4 PDF 650.9 KB Télécharger
Logiciel Téléchargers List
Nom du fichier Format Taille Télécharger

DS-CLBV1-FRS4

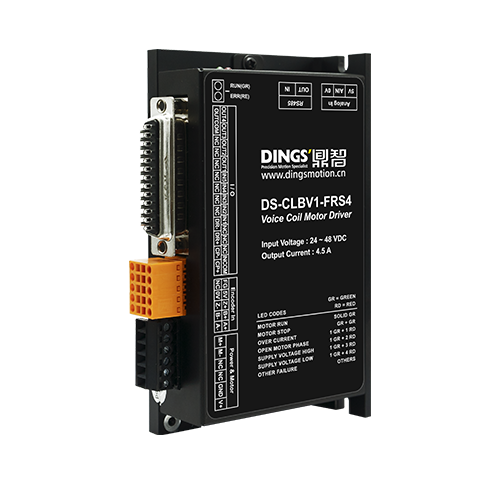

DS-CLBV1-FRS4 images
  1. Tension d'entrée : DC 24 ~ 48V
  2. Courant de sortie : 0.4 ~ 4.5A/phase
  3. Moteur à bobine mobile (VCM) supported
  4. 7 entrées, 4 sorties
  5. RS-485 communication and Contrôle impulsion/direction supported
  6. Contrôle de position en boucle fermée supporté
  7. Entrée de retour analogique par capteur Hall supportée
DS-CLBV1-FRS4 images
Basic Specifications

In a mobile environment, you can move left and right to see the contents (tables).

Type de moteur Moteur à bobine mobile (VCM)
Tension d'entrée 24 – 48VDC
Courant de sortie 0.4A – 4.5A
Méthode d'entraînement Position / Speed control
Méthode de contrôle RS-485, Pulse/Direction, Dual Pulse
Méthode de détection Analog position sensor
Signal d'entrée IN1 – IN5 (General-purpose input) Entrée à isolation par photocoupleur
CP (Pulse)
DR (Direction)
Signal de sortie OUT1 – OUT4 (General-purpose output) Sortie à isolation par photocoupleur, max voltage: 30VDC, max current: 50mA
ALM (Alarm)
Entrée analogique 0–5VDC analog position sensor feedback input (AIN)
Dimensions (excl. connector) 134 × 77 × 34 mm
Poids (connecteur exclu) 325g
Conditions d'utilisation Location Avoid dust, oil, and corrosive gases
Humidité <85% RH, non-condensing
Température 0 ~ 40°C
Cooling Install in well-ventilated location
DS-CLBV1-FRS4 images

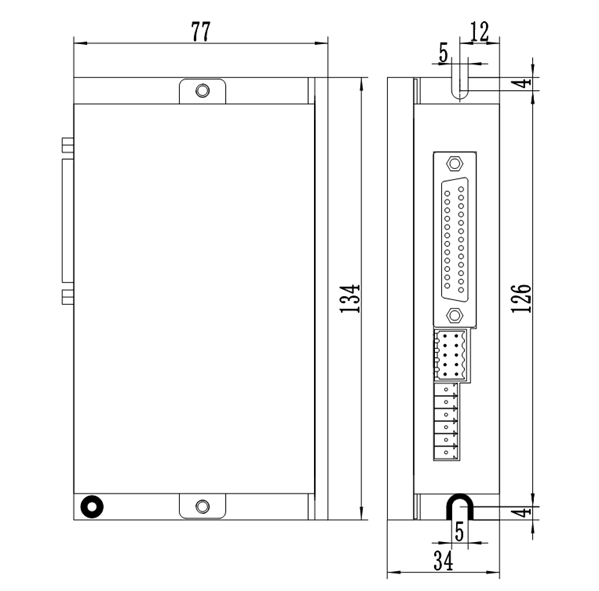

Dimensional Drawing

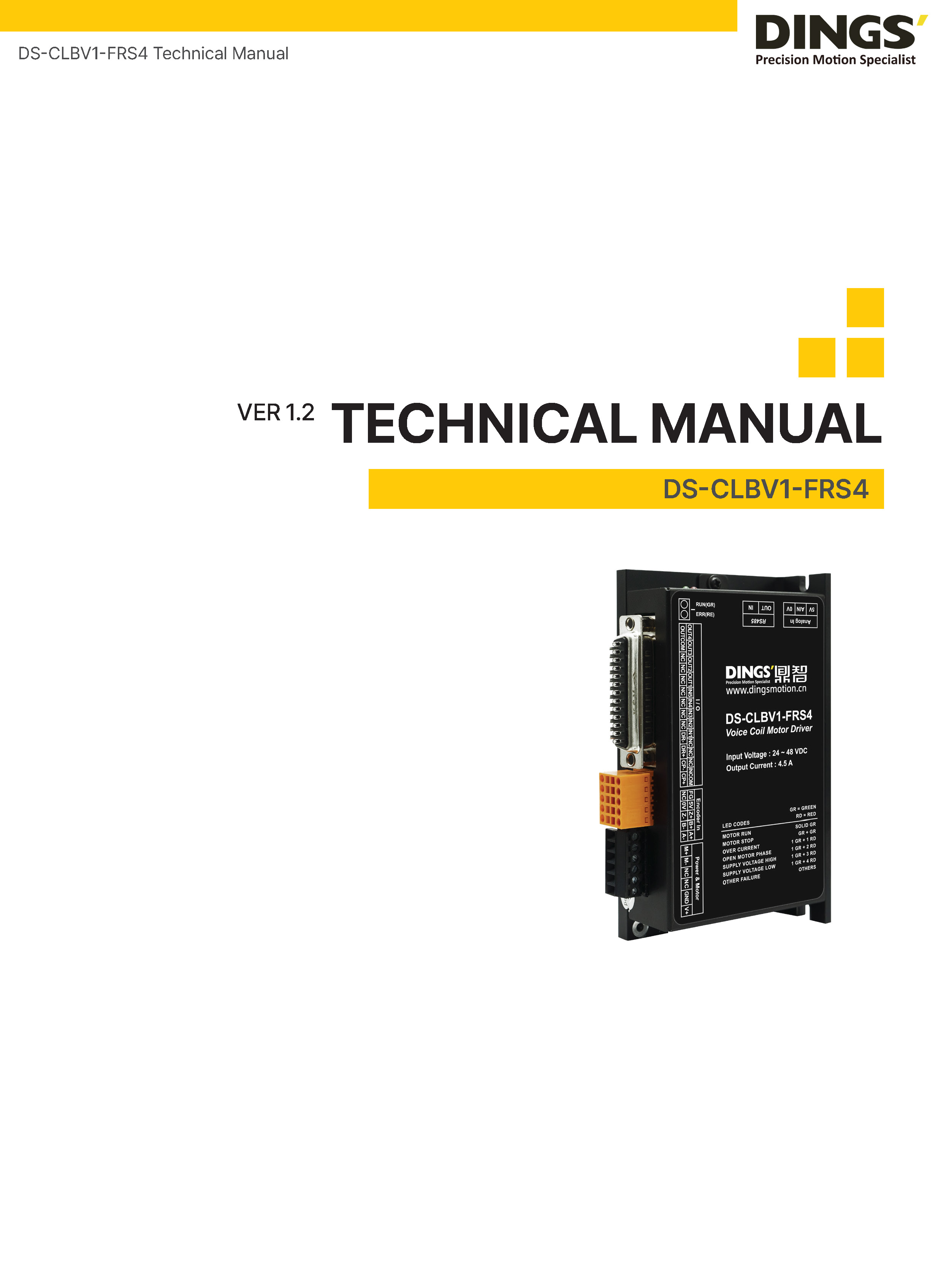

catalog images
Manuel Téléchargers List
Nom du fichier Format Taille Télécharger
DS-CLBV1-FRS4 PDF 1.24 MB Télécharger
Logiciel Téléchargers List
Nom du fichier Format Taille Télécharger

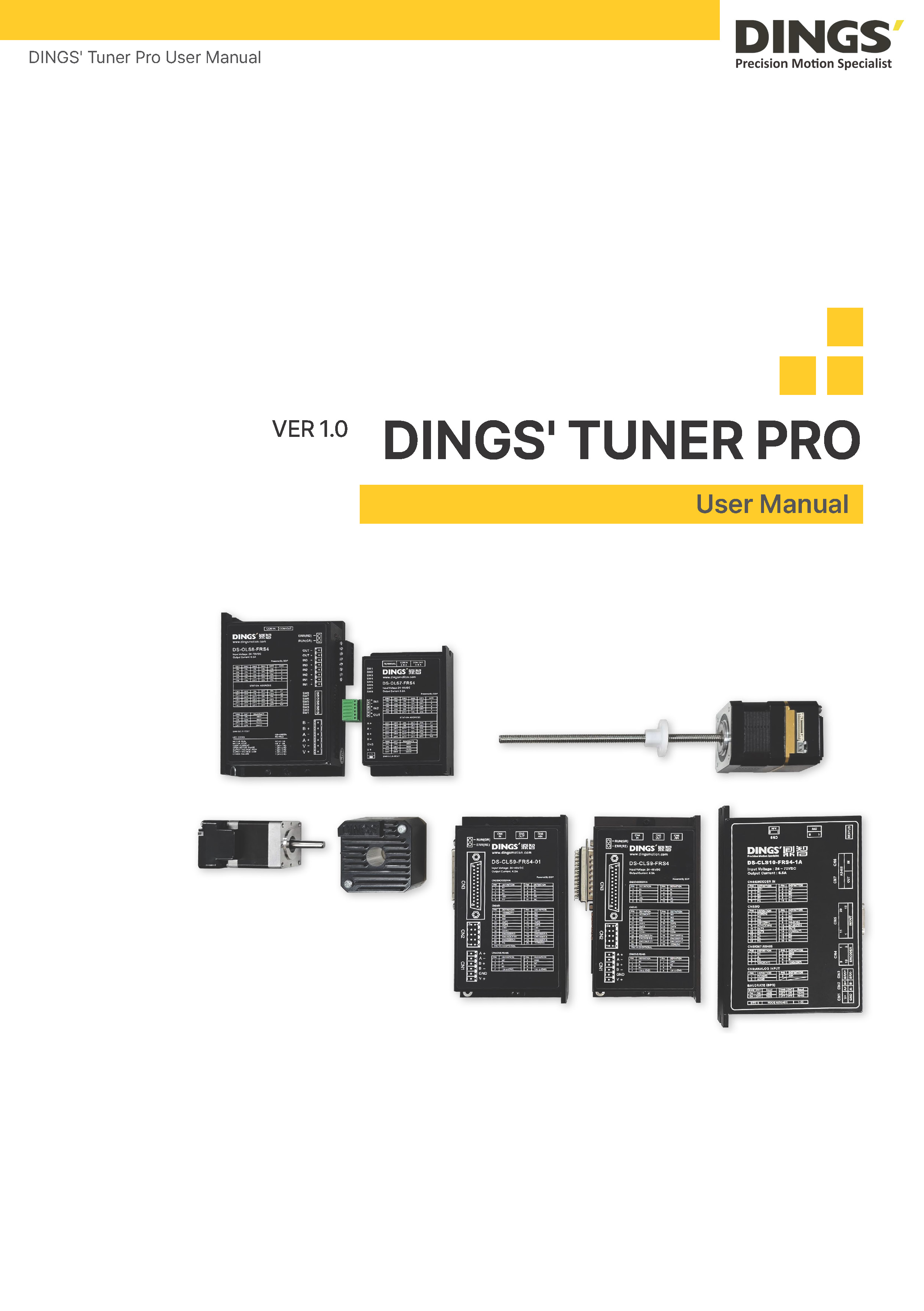

DINGS' Tuner Pro v4.1.15 ZIP 3.38 MB Télécharger
