DINGS' propose 9 réducteurs planétaires de précision allant de φ8mm à φ42mm.
Les réducteurs planétaires de précision de DINGS' sont de petite taille, ont une densité de puissance élevée, une large gamme de rapports de vitesse, une entrée et une sortie coaxiales, ainsi qu'une haute efficacité.
La caractéristique clé de nos réducteurs planétaires de précision est leur capacité à empiler plusieurs engrenages planétaires à chaque étage.
Comparés aux réducteurs à arbres parallèles conventionnels, les réducteurs planétaires sont plus petits et permettent une plus grande transmission de couple.
Les directions de rotation d'entrée et de sortie sont cohérentes, et ils offrent une large gamme de rapports de vitesse ainsi qu'une grande efficacité de transmission.
Étape | - | Étape 1 | Étape 2 | Étape 3 |
---|---|---|---|---|
Rapport de Réduction | X : 1 | 4 | 16 | 64 |
Jeu maximal | ° | 1.8 | 2.0 | 2.2 |
Puissance de sortie continue max. | W | 0.84 | 0.52 | 0.4 |
Puissance de sortie de crête max. | W | 1.05 | 0.65 | 0.5 |
Vitesse de transmission continue max. | rpm | 14000 | 14000 | 14000 |
Vitesse d'entrée de pointe max. | rpm | 20000 | 20000 | 20000 |
Couple continu max. | N.m | 0.01 | 0.02 | 0.06 |
Couple de pointe max. | N.m | 0.015 | 0.03 | 0.09 |
Rendement maximal | % | 90 | 81 | 72 |
Poids | g | 2.6 | 3.2 | 3.8 |

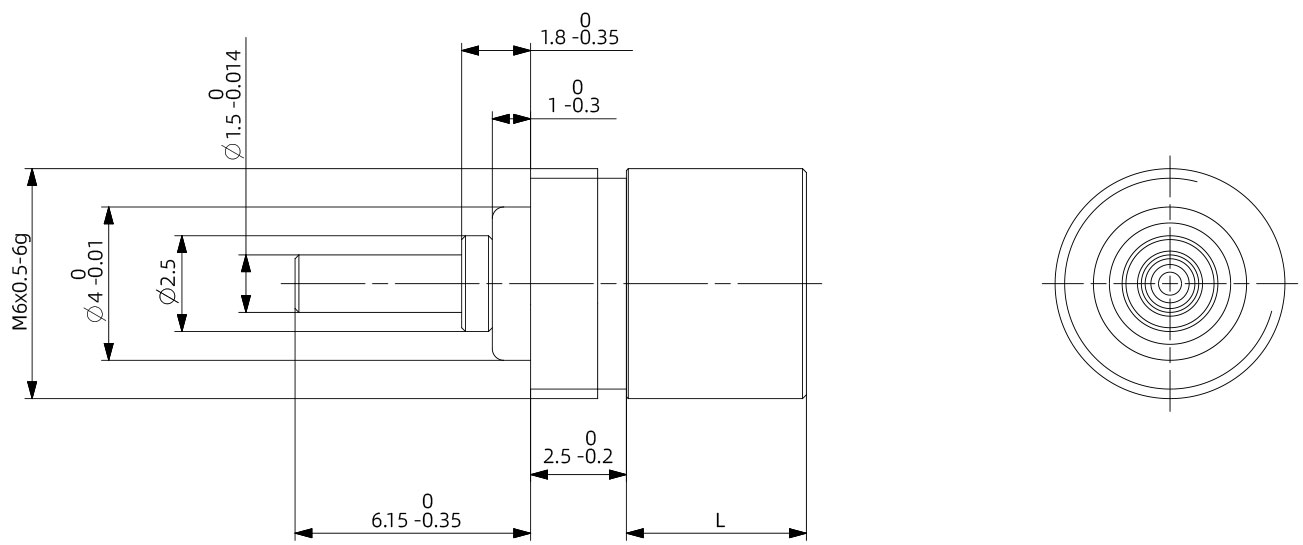

Longueur du réducteur L | mm | 5.5 | 8.1 | 10.7 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 4.25 | 18 | 76.8 | 326 |
Jeu maximal | ° | 1.5 | 1.8 | 2.0 | 2.2 |
Puissance de sortie continue max. | W | 1.6 | 1.2 | 1.0 | 0.4 |
Puissance de sortie de crête max. | W | 2 | 1.5 | 1.3 | 0.5 |
Vitesse de transmission continue max. | rpm | 14000 | 14000 | 14000 | 14000 |
Vitesse d'entrée de pointe max. | rpm | 18000 | 18000 | 18000 | 18000 |
Couple continu max. | N.m | 0.01 | 0.03 | 0.10 | 0.15 |
Couple de pointe max. | N.m | 0.02 | 0.05 | 0.15 | 0.2 |
Rendement maximal | % | 90 | 81 | 73 | 65 |
Poids | g | 6.8 | 7.3 | 7.8 | 8.3 |
Longueur du réducteur L | mm | 10.1 | 13.6 | 17.1 | 20.6 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 4.3 | 18.4 | 79 | 337 |
Jeu maximal | ° | 1.2 | 1.5 | 1.8 | 2.1 |
Puissance de sortie continue max. | W | 2.0 | 1 | 0.5 | 0.25 |
Puissance de sortie de crête max. | W | 2.5 | 1.25 | 0.65 | 0.3 |
Vitesse de transmission continue max. | rpm | 16000 | 16000 | 16000 | 16000 |
Vitesse d'entrée de pointe max. | rpm | 20000 | 20000 | 20000 | 20000 |
Couple continu max. | N.m | 0.08 | 0.11 | 0.14 | 0.17 |
Couple de pointe max. | N.m | 0.1 | 0.14 | 0.18 | 0.21 |
Rendement maximal | % | 90 | 80 | 75 | 65 |
Poids | g | 9 | 12 | 15 | 18 |
Longueur du réducteur L | mm | 11.3 | 15.1 | 18.9 | 22.7 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 4.3 | 18.4 | 79 | 337 |
Jeu maximal | ° | 1.1 | 1.3 | 1.45 | 1.7 |
Puissance de sortie continue max. | W | 4.0 | 2.0 | 1.0 | 0.4 |
Puissance de sortie de crête max. | W | 5.0 | 2.5 | 1.25 | 0.5 |
Vitesse de transmission continue max. | rpm | 14000 | 16000 | 16000 | 16000 |
Vitesse d'entrée de pointe max. | rpm | 18000 | 20000 | 20000 | 20000 |
Couple continu max. | N.m | 0.16 | 0.2 | 0.25 | 0.3 |
Couple de pointe max. | N.m | 0.2 | 0.25 | 0.31 | 0.38 |
Rendement maximal | % | 90 | 80 | 75 | 65 |
Poids | g | 11 | 15 | 19 | 23 |
Longueur du réducteur L | mm | 11.8 | 16.1 | 20.4 | 24.7 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 3.9, 5.3, 6.6 | 16, 21, 26, 28, 35, 44 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794 |
Jeu maximal | ° | 1.0 | 1.2 | 1.3 | 1.4 |
Puissance de sortie continue max. | W | 6.5 | 3.2 | 1.6 | 0.6 |
Puissance de sortie de crête max. | W | 8.0 | 4.0 | 2.0 | 0.75 |
Vitesse de transmission continue max. | rpm | 12000 | 14000 | 14000 | 14000 |
Vitesse d'entrée de pointe max. | rpm | 15000 | 18000 | 18000 | 18000 |
Couple continu max. | N·m | 0.2 | 0.25 | 0.35 | 0.45 |
Couple de pointe max. | N·m | 0.25 | 0.35 | 0.45 | 0.55 |
Rendement maximal | % | 90 | 80 | 75 | 65 |
Poids | g | 25 | 31 | 37 | 42 | Longueur du réducteur L | mm | 18.7 | 25.5 | 30.2 | 42 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 3.9, 5.3, 6.6 | 16, 21, 26, 28, 35, 44 | 62, 83, 103, 111, 138, 150, 172, 186, 231 |
243, 326, 406, 439, 546, 590, 679, 734, 794 |
Jeu maximal | ° | 0.85 | 1.05 | 1.2 | 1.35 |
Puissance de sortie continue max. | W | 24 | 12 | 6.0 | 1.6 |
Puissance de sortie de crête max. | W | 30 | 15 | 7.5 | 2.0 |
Vitesse de transmission continue max. | rpm | 8000 | 10000 | 10000 | 10000 |
Vitesse d'entrée de pointe max. | rpm | 10000 | 12500 | 12500 | 12500 |
Couple continu max. | N.m | 0.5 | 0.7 | 1.2 | 1.5 |
Couple de pointe max. | N.m | 0.6 | 0.9 | 1.5 | 1.9 |
Rendement maximal | % | 90 | 81 | 74 | 66 |
Poids | g | 59 | 83 | 97 | 112 |
Longueur du réducteur L | mm | 22.3 | 33 | 39.6 | 46.3 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 3.9, 5.3, 6.6 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 |
243, 326, 406, 439, 546, 590, 679, 734, 794 |
Jeu maximal | ° | 0.5 | 0.6 | 0.7 | 0.75 |
Puissance de sortie continue max. | W | 100 | 50 | 25 | 8.0 |
Puissance de sortie de crête max. | W | 125 | 62 | 31 | 10 |
Vitesse de transmission continue max. | rpm | 6000 | 7000 | 7000 | 7000 |
Vitesse d'entrée de pointe max. | rpm | 7500 | 8750 | 8750 | 8750 |
Couple continu max. | N.m | 1.25 | 2.90 | 5.0 | 5.0 |
Couple de pointe max. | N.m | 1.6 | 3.6 | 6.3 | 6.3 |
Rendement maximal | % | 90 | 81 | 72 | 65 |
Poids | g | 103 | 150 | 174 | 198 |
Longueur du réducteur L | mm | 24.2 | 36.9 | 43.5 | 50.2 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 3.9, 5.3 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794 |
Jeu maximal | ° | 0.5 | 0.6 | 0.7 | 0.8 |
Puissance de sortie continue max. | W | 185 | 90 | 45 | 15 |
Puissance de sortie de crête max. | W | 230 | 115 | 60 | 19 |
Vitesse de transmission continue max. | rpm | 6000 | 6000 | 6000 | 6000 |
Vitesse d'entrée de pointe max. | rpm | 7500 | 7500 | 7500 | 7500 |
Couple continu max. | N.m | 2.3 | 5.4 | 9.3 | 9.3 |
Couple de pointe max. | N.m | 2.9 | 6.8 | 11.6 | 11.6 | Rendement maximal | % | 90 | 80 | 72 | 65 |
Poids | g | 156 | 238 | 277 | 315 |
Longueur du réducteur L | mm | 30 | 44.7 | 51.3 | 58 |
In a mobile environment, you can move left and right to see the contents (tables).
Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
---|---|---|---|---|---|
Rapport de Réduction | X : 1 | 3.9, 5.3 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794 |
Jeu maximal | ° | 0.3 | 0.4 | 0.5 | 0.6 |
Puissance de sortie continue max. | W | 480 | 200 | 85 | 20 |
Puissance de sortie de crête max. | W | 600 | 250 | 106 | 25 |
Vitesse de transmission continue max. | rpm | 6000 | 6000 | 6000 | 6000 |
Vitesse d'entrée de pointe max. | rpm | 7500 | 7500 | 7500 | 7500 |
Couple continu max. | N.m | 3.0 | 7.5 | 15 | 15 |
Couple de pointe max. | N.m | 4.5 | 11.3 | 22.5 | 22.5 |
Rendement maximal | % | 90 | 81 | 72 | 64 |
Poids | g | 252 | 405 | 476 | 544 |
Longueur du réducteur L | mm | 36.1 | 54.9 | 63.6 | 72.4 |
