Le moteur sans balais à noyau sans fentes 10ZWWC25 de DINGS peut éviter la pulsation de l'induction magnétique de l'entrefer causée par la résistance magnétique inégale dans les dents.
Il peut éliminer la perte de pulsation dans le noyau de l'armature et la perte de surface sur le pôle principal.
Le moteur sans balais à noyau sans fentes 10ZWWC25 a une haute durabilité, un faible bruit électrique et une haute efficacité.
L'efficacité maximale du moteur atteint 75 %, et ce moteur est adapté aux systèmes de servocommande nécessitant un mouvement rapide et une puissance élevée.
La puissance nominale du 10ZWWC25 est de 4,9 W et le couple de pointe est de 4,5 mN·m.
Dans un environnement mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).
| Numéro de pièce du moteur | 10ZWWC25 | ||
|---|---|---|---|
| Paire de pôles | - | 1 | |
| Résistance de phase | Ω | 4.3 | |
| Méthode de connexion de l'enroulement | - | En étoile | |
| Classe d'isolation | - | B | |
| Type de service | - | S1 | |
| Angle de commutation | - | 120° | |
|
Résistance à l'isolement (Tension de claquage) |
- | 500VAC/1KHz/1mA/1s | |
| Résistance d'isolement | - | 100MΩ/500VDC | |
| Poids | g | 10.6 | |
| Tension nominale | V | 12 | |
| Puissance nominale | W | 4.9 | |
| Couple nominal | mN·m | 1.5 | |
| Vitesse nominale | tr/min | 31000 | |
| Courant nominal | A | 0.8 | |
| Vitesse à vide | tr/min | 40000 | |
| Courant à vide | A | 0.05 | |
| Efficacité du moteur | % | 75 | |
|
Bruit (Bruit ambiant 20db, distance de test 1m) |
dB | ＜50 | |
| Constante de couple | mN·m/A | 1.88 | |
|
Constante Back-EMF - Valeur crête |
V/Ktr/min | 0.46 | |
|
Constante Back-EMF - Valeur effective |
V/Ktr/min | 0.32 | |
| Couple de pointe | mN·m | 4.5 | |
| Courant de pointe | A | 2.4 | |
| Moment d'inertie | g·cm² | 0.026 | |
| Constante de temps mécanique | ms | 3.18 | |
| Cloche d'extrémité | - | Acier inoxydable | |
| Roulement | - | Roulement à billes à gorge profonde | |
| Aimant | - | NdFedB fritté | |
| Arbre de rotation | - | Acier au carbone | |

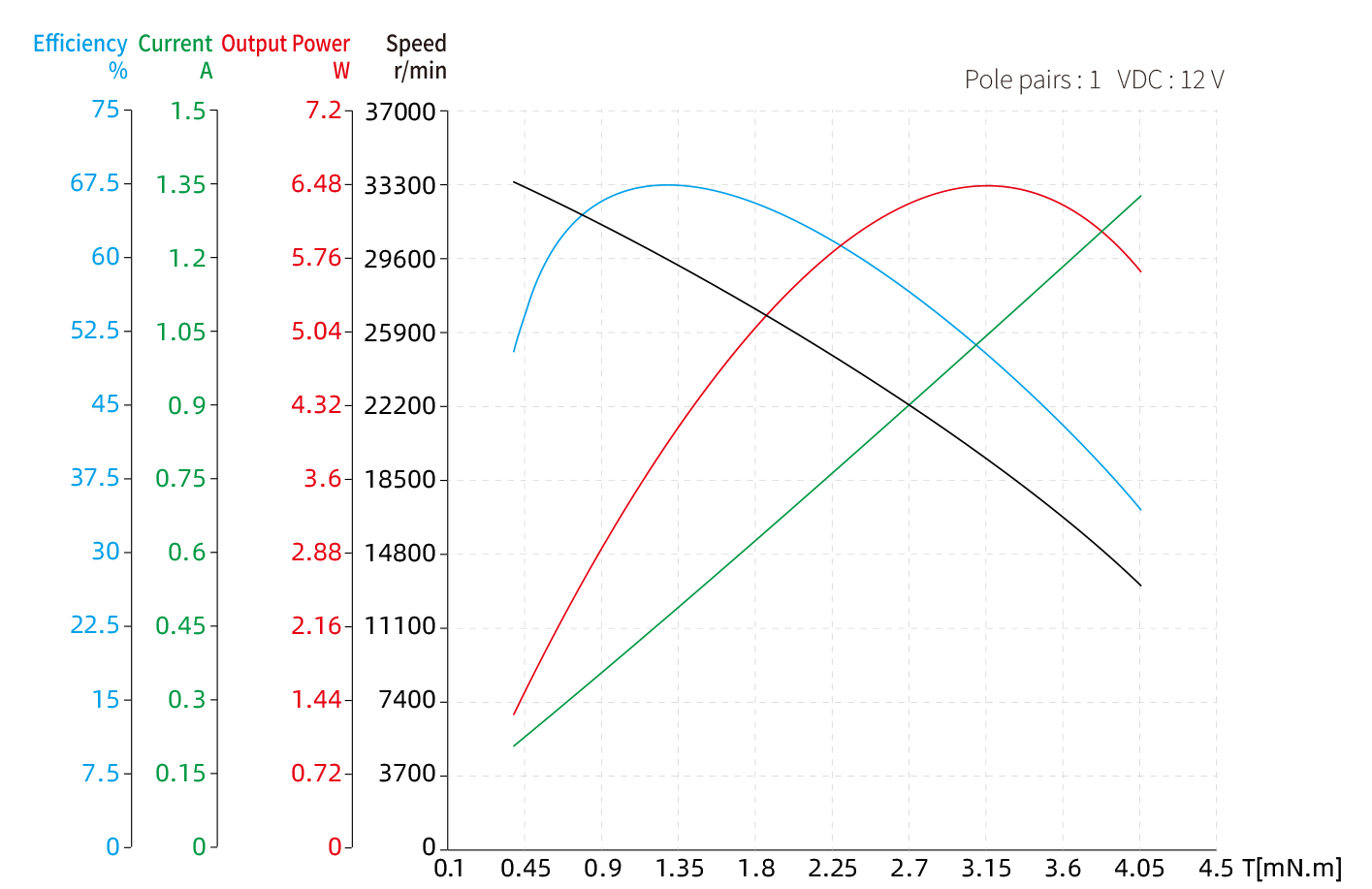

Dans un environnement mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).
| Étage | - | Étage1 | Étage2 | Étage3 | Étage4 | |
|---|---|---|---|---|---|---|
| Rapport de Réduction | X : 1 | 4.25 | 18 | 76.8 | 326 | |
| Couple Continu Max. | N.m | 0.01 | 0.03 | 0.10 | 0.15 | |
| Puissance de Sortie Continue Max. | W | 1.6 | 1.2 | 1.0 | 0.4 | |
| Vitesse de Transmission Continue Max. | tr/min | 12000 | 12000 | 12000 | 12000 | |
| Charge Axiale Max. (Dynamique) | N | 5 | 5 | 5 | 5 | |
|
Charge Radiale Max. (5mm à partir de la bride) |
N | 5 | 10 | 15 | 20 | |
| Efficacité Max. | % | 90 | 81 | 73 | 65 | |
| Jeu Max. | ° | 1.5 | 1.8 | 2.0 | 2.2 | |
| Longueur du Réducteur | mm | 10.1 | 13.6 | 17.1 | 20.6 | |
| Poids | g | 6.7 | 7.2 | 7.7 | 8.2 | |
