Le moteur sans balais à noyau sans fentes 12ZWWC29 de DINGS peut éviter la pulsation de l'induction magnétique de l'entrefer causée par la résistance magnétique inégale dans les dents.
Il peut éliminer la perte de pulsation dans le noyau de l'armature et la perte de surface sur le pôle principal.
Le moteur sans balais à noyau sans fentes 12ZWWC29 a une haute durabilité, un faible bruit électrique et une haute efficacité.
L'efficacité maximale du moteur atteint 70%, et ce moteur est adapté aux systèmes de servocommande nécessitant un mouvement rapide et une puissance élevée.
La puissance nominale du 12ZWWC29 est de 5W et le couple de pointe est de 19.76mN·m.
Dans un environnement mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).
| Référence du moteur | 12ZWWC29 | ||
|---|---|---|---|
| Paires de pôles | - | 2 | |
| Résistance de phase | Ω | 1 | |
| Méthode de connexion de l’enroulement | - | Forme étoile | |
| Classe d’isolation | - | B | |
| Type de service | - | S2 | |
|
Résistance d’isolement (Tension de tenue) |
- | 660VAC/1KHz/1mA/1s | |
| Résistance d’isolement | - | 100MΩ/500VDC | |
| Poids | g | 16.5 | |
| Tension nominale | V | 6 | |
| Puissance nominale | W | 5 | |
| Couple nominal | mN·m | 4 | |
| Vitesse nominale | RPM | 12000 | |
| Courant nominal | A | 1.21 | |
| Vitesse à vide | RPM | 15000 | |
| Courant à vide | A | 0.16 | |
| Rendement du moteur | % | 70 | |
|
Bruit (bruit ambiant 20 dB, distance de test 1 m) |
dB | ＜50 | |
| Constante de couple | mN·m/A | 3.29 | |
|
Constante de FEM inverse - valeur crête |
V/Krpm | 0.49 | |
|
Constante de FEM inverse - valeur efficace |
V/Krpm | 0.34 | |
| Couple maximal | mN·m | 19.76 | |
| Courant de crête | A | 6 | |
| Moment d'inertie | g·cm² | 0.3 | |
| Constante de temps mécanique | ms | 2.76 | |
| Couvercle arrière | - | Alliage d’aluminium | |
| Roulement | - | Roulement à billes à gorge profonde | |
| Aimant | - | NdFeB fritté | |
| Arbre de rotation | - | Acier au carbone | |

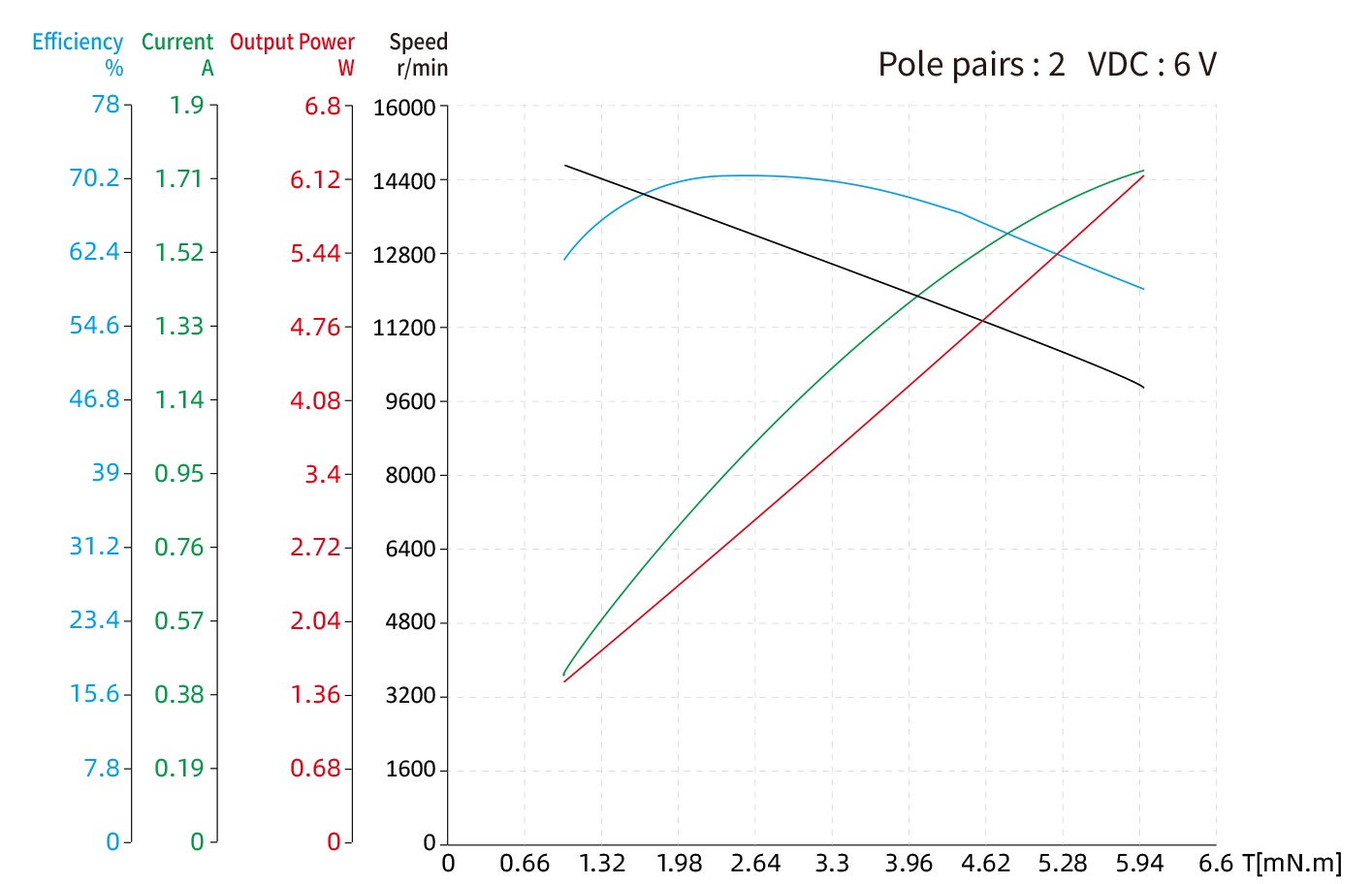

Dans un environnement mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).
| Étape | - | Étape 1 | Étape 2 | Étape 3 | Étape 4 |
|---|---|---|---|---|---|
| Rapport de Réduction | X : 1 | 4.3 | 18.4 | 79 | 337 |
| Jeu maximal | ° | 1.2 | 1.5 | 1.8 | 2.1 |
| Puissance de sortie continue max. | W | 2.0 | 1 | 0.5 | 0.25 |
| Puissance de sortie de crête max. | W | 2.5 | 1.25 | 0.65 | 0.3 |
| Vitesse de transmission continue max. | rpm | 16000 | 16000 | 16000 | 16000 |
| Vitesse d'entrée de pointe max. | rpm | 20000 | 20000 | 20000 | 20000 |
| Couple continu max. | N.m | 0.08 | 0.11 | 0.14 | 0.17 |
| Couple de pointe max. | N.m | 0.1 | 0.14 | 0.18 | 0.21 |
| Rendement maximal | % | 90 | 80 | 75 | 65 |
| Poids | g | 9 | 12 | 15 | 18 |
| Longueur du réducteur L | mm | 11.3 | 15.1 | 18.9 | 22.7 |
