Le moteur CC sans balais sans fentes de DINGS, 42ZWWC80, peut éviter la pulsation de l'induction magnétique de l'entrefer causée par la résistance magnétique inégale dans les dents.
Il peut éliminer la perte de pulsation dans le noyau de l'induit et la perte de surface sur la surface du pôle principal.
Le moteur CC sans balais sans fentes 42ZWWC80 offre une grande durabilité, un faible bruit électrique et une efficacité élevée.
L'efficacité maximale du moteur atteint 87,9%, et ce moteur convient aux systèmes servo qui nécessitent des mouvements rapides et une grande puissance.
La puissance nominale du 42ZWWC80 est de 160W et le couple de crête est de 3444.98mN.m.
Dans un environnement mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).
| Numéro de pièce du moteur | 42ZWWC80 | ||||||
|---|---|---|---|---|---|---|---|
| Paire de pôles | - | 1 | 1 | 1 | 1 | 2 | |
| Résistance de phase | Ω | 0.4 | 0.45 | 0.6 | 0.95 | 0.22 | |
| Inductance de phase | mH | 0.085 | 0.14 | 0.14 | 0.23 | 0.035 | |
| Méthode de connexion d'enroulement | - | En étoile | En étoile | En étoile | En étoile | En étoile | |
| Classe d'isolation | - | B | B | B | B | B | |
| Type de service | - | S2 | S2 | S2 | S2 | S1 | |
| Méthode de retour d'information | - | Capteurs Hall | Capteurs Hall | Capteurs Hall | Capteurs Hall | Capteurs Hall | |
| Angle de commutation | - | 120° | 120° | 120° | 120° | 120° | |
|
Force d'isolation (Tension de tenue) |
- | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| Résistance d'isolation | - | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | |
| Poids | g | 500 | 500 | 500 | 500 | 500 | |
| Tension nominale | V | 18 | 24 | 36 | 48 | 24 | |
| Puissance nominale | W | 66 | 80 | 100 | 160 | 102 | |
| Couple nominal | mN·m | 90 | 90 | 90 | 120 | 180 | |
| Vitesse nominale | RPM | 6678 | 8346 | 11619 | 12200 | 5400 | |
| Courant nominal | A | 4.89 | 4.17 | 3.47 | 4.17 | 5.7 | |
| Vitesse à vide | RPM | 9000 | 11000 | 13000 | 13800 | 6800 | |
| Courant à vide | A | 0.6 | 0.69 | 0.6 | 0.58 | 0.42 | |
| Efficacité du moteur | % | 75 | 80 | 80 | 80 | 87.9 | |
|
Bruit (Bruit ambiant 20db, distance de test 1m) |
dB | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | |
| Résistance thermique environnementale du boîtier (à vide) | K/W | 0.43 | 0.50 | 0.67 | 0.26 | 0.41 | |
| Constante de temps thermique du moteur (à vide) | S | 900 | 1620 | 2040 | 2040 | 1340 | |
| Température ambiante | ℃ | 23.1 | 23.5 | 23 | 23 | 22.6 | |
| Température maximale d'enroulement (à vide) | ℃ | 51.5 | 63.7 | 90 | 90 | 72.1 | |
| Constante de couple | mN·m/A | 18.41 | 21.6 | 25.92 | 28.8 | 31.58 | |
| Constante de contre-EMF - valeur de crête | V/Krpm | 2.73 | 3.20 | 3.84 | 4.26 | 4.68 | |
| Constante de contre-EMF - valeur effective | V/Krpm | 1.93 | 2.26 | 2.71 | 3.02 | 3.31 | |
| Couple de crête | mN·m | 828.41 | 1152 | 1555.2 | 1455.16 | 3444.98 | |
| Courant de crête | A | 45 | 53 | 60 | 51 | 109 | |
| Moment d'inertie | g·cm² | 96.3 | 96.3 | 96.3 | 96.3 | 96.3 | |
| Constante de temps mécanique | ms | 11.37 | 9.29 | 8.60 | 11.03 | 2.12 | |
| Couvercle arrière | - | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | |
| Roulement | - | Roulement à billes à gorge profonde | Roulement à billes à gorge profonde | Roulement à billes à gorge profonde | Roulement à billes à gorge profonde | Roulement à billes à gorge profonde | |
| Magnet | - | NdFeB fritté | NdFeB fritté | NdFeB fritté | NdFeB fritté | NdFeB fritté | |
| Arbre de rotation | - | Acier au carbone | Acier au carbone | Acier au carbone | Acier au carbone | Acier au carbone | |

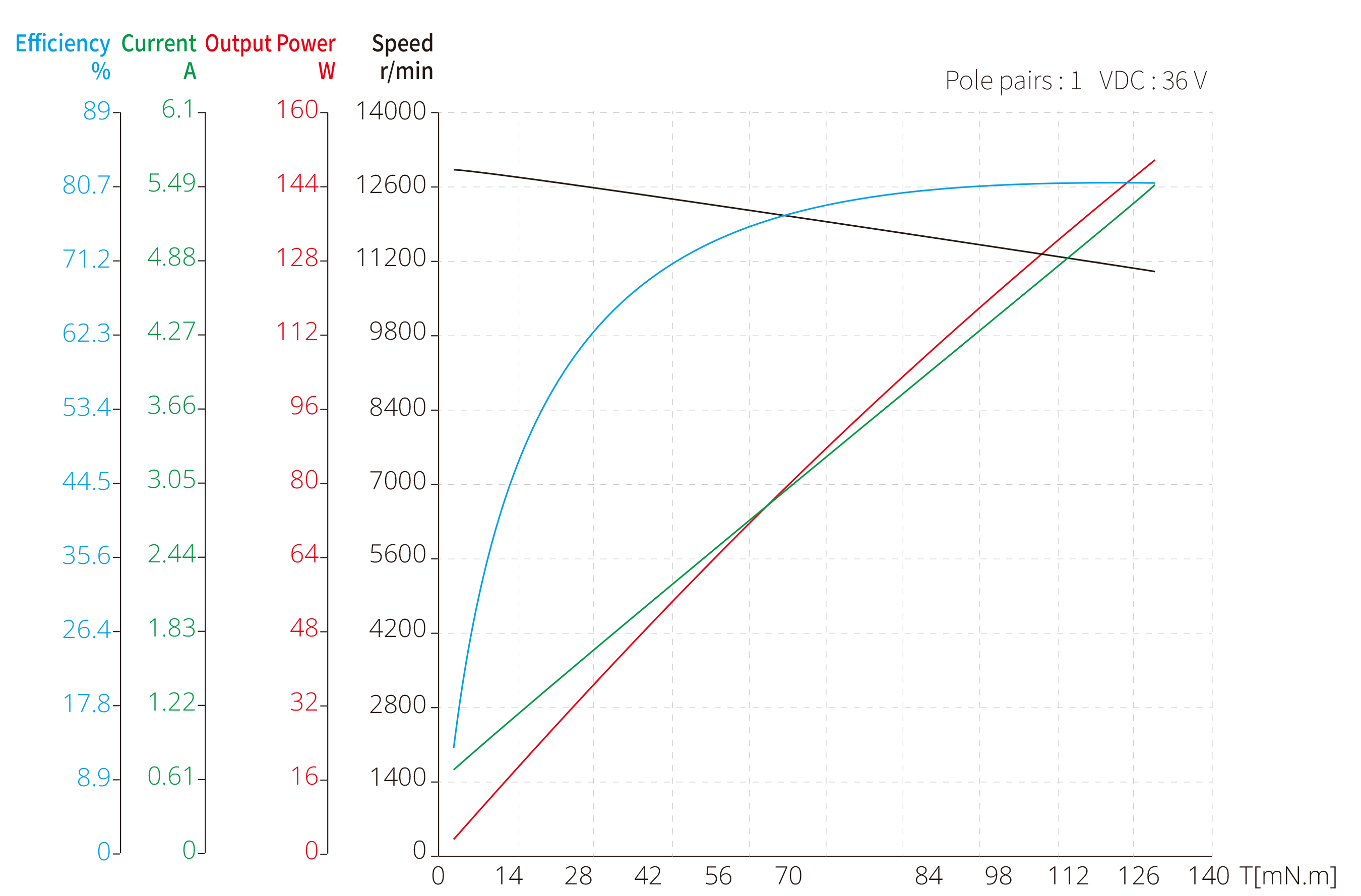

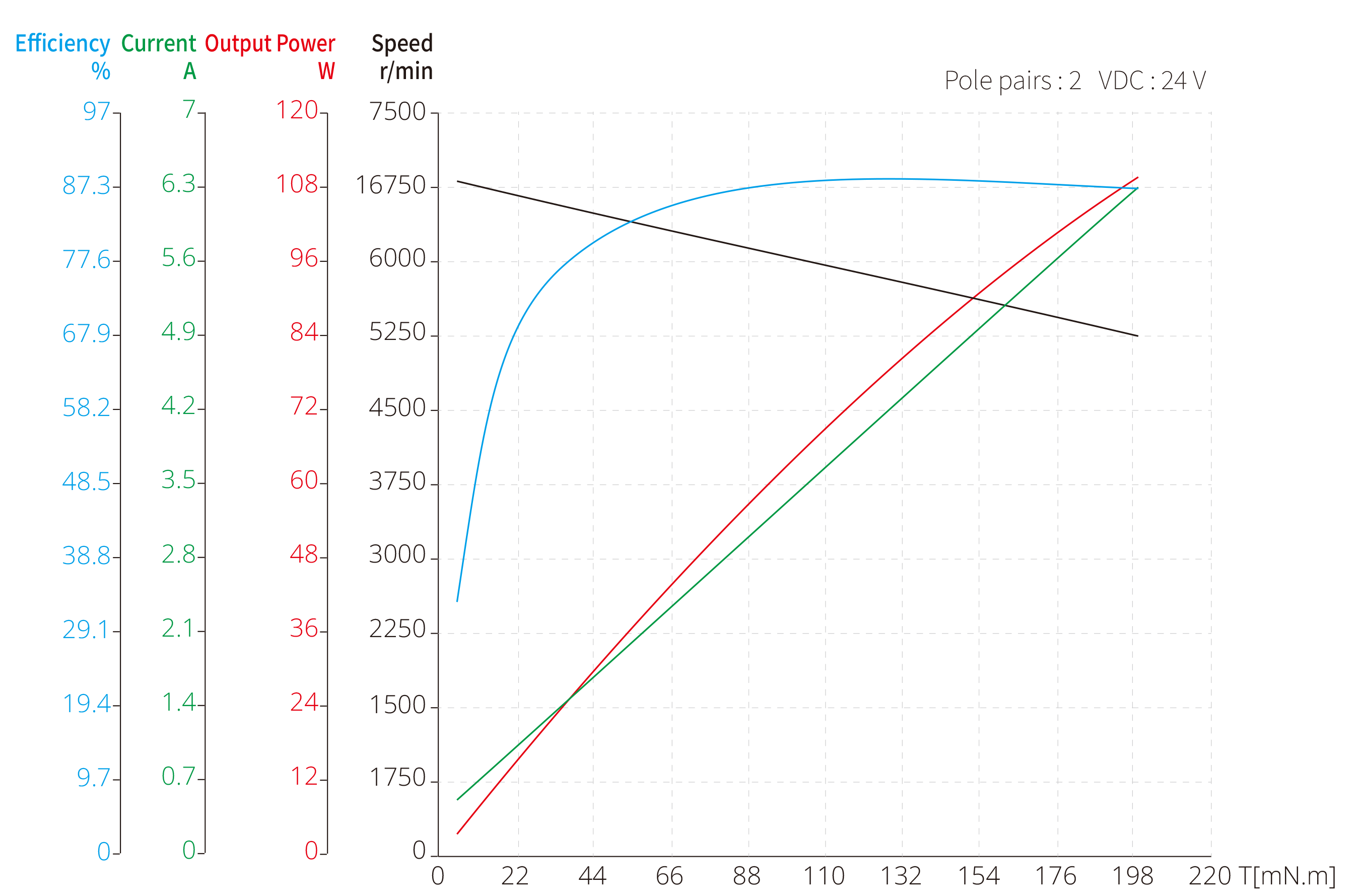

Dans un environnement mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).
| Étape | - | Étape1 | Étape2 | Étape3 | Étape4 | |
|---|---|---|---|---|---|---|
| Rapport de réduction | X : 1 | 3.9, 5.3 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 | |
| Couple continu maximum | N.m | 3.0 | 7.5 | 15 | 15 | |
| Puissance continue maximale | W | 580 | 240 | 100 | 20 | |
| Vitesse de transfert continue maximale | rpm | 6000 | 6000 | 6000 | 6000 | |
| Charge axiale maximale (dynamique) | N | 200 | 200 | 200 | 200 | |
|
Charge radiale maximale (5mm de la bride) |
N | 350 | 525 | 750 | 750 | |
| Efficacité maximale | % | 90 | 81 | 72 | 64 | |
| Jeu maximal | ° | 0.3 | 0.4 | 0.5 | 0.6 | |
| Longueur du réducteur | mm | 36.1 | 54.9 | 63.6 | 72.4 | |
| Poids | g | 252 | 405 | 476 | 544 | |
