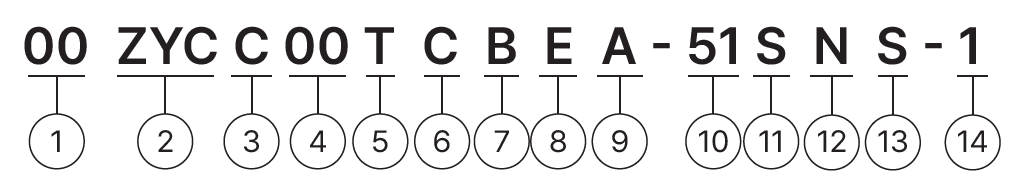

| ① Taille du Moteur |
|
|||||
|---|---|---|---|---|---|---|
| ② Nom du Produit |
ZYC = Moteur CC à Balais à Rotor Sans Noyau |
|||||
| ③ Forme du Moteur | C = Type Circulaire S = Type Carré |
|||||
| ④ Longueur du Moteur | Unité: mm lorsque la longueur comporte des décimales, utiliser "_" à la place. |
|||||
| ⑤ Carter moteur |
L = Aluminium T = Acier inoxydable / Fer X = Sans boîtier |
|||||
| ⑥ Type de balais |
C = Balais en graphite P = Balais métal-graphite |
|||||
| ⑦ Option |
EKX = Encodeur (X = résolution de l’encodeur) B = Frein GX = Réducteur (X = rapport de réduction) Remarque : lorsque plusieurs options sont sélectionnées, veuillez les indiquer par ordre alphabétique, par exemple « BEG » |
|||||
| ⑧ Structure |
E = Type externe N = Type non captif C = Type cylindre électrique (captif) K = Type captif |
|||||
| ⑨ Code de vis mère | Veuillez vous référer au tableau de sélection des codes de vis mère | |||||
| ⑩ Longueur de vis / Course |
Type captif = longueur de course Type non captif = longueur totale de la vis Type externe = longueur de sortie de la vis depuis la bride de montage |
|||||
| ⑪ Traitement de surface de la vis |
T = Revêtement Téflon S = Standard (sans revêtement Téflon) |
|||||
| ⑫ Usinage d’extrémité |
M = Métrique U = UNC S = Lisse C = Personnalisé N = Aucun |
|||||
| ⑬ Type d’écrou |
S = Écrou standard à bride A = Écrou anti-jeu (anti-backlash) C = Écrou personnalisé |
|||||
| ⑭ Numéro de séquence client | ||||||
| Example |
|
