Exemple
| FBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① Series
FBG = Écrou simple à bride (rectifié)
FBR = Écrou simple à bride (laminé)
② Diamètre de la vis (mm)
06 = 6mm
③ Pas (mm)
01 = Pas standard, 1mm
01K = Pas non standard, 1mm
④ Type de retour de billes
D = Type déflecteur
S = Type déflecteur d'extrémité
T = Type tube de retour
C = Type bouchon d'extrémité
⑤ Option personnalisée (non standard)
⑥ Longueur de la section filetée (mm)
Le point décimal est indiqué par "_"
⑦ Sens du filetage
R = Droite
L = Gauche
LR = Droite et gauche
⑧ Longueur totale de la vis (mm)
Le point décimal est indiqué par "_"
⑨ Classe de précision
C3 = Norme JIS C3
C5 = Norme JIS C5
C7 = Norme JIS C7
C10 = Norme JIS C10
⑩ Jeu axial
Z = Précharge
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ Numéro de série personnalisé
Sur un appareil mobile, vous pouvez faire défiler gauche-droite pour voir le contenu (tableaux).

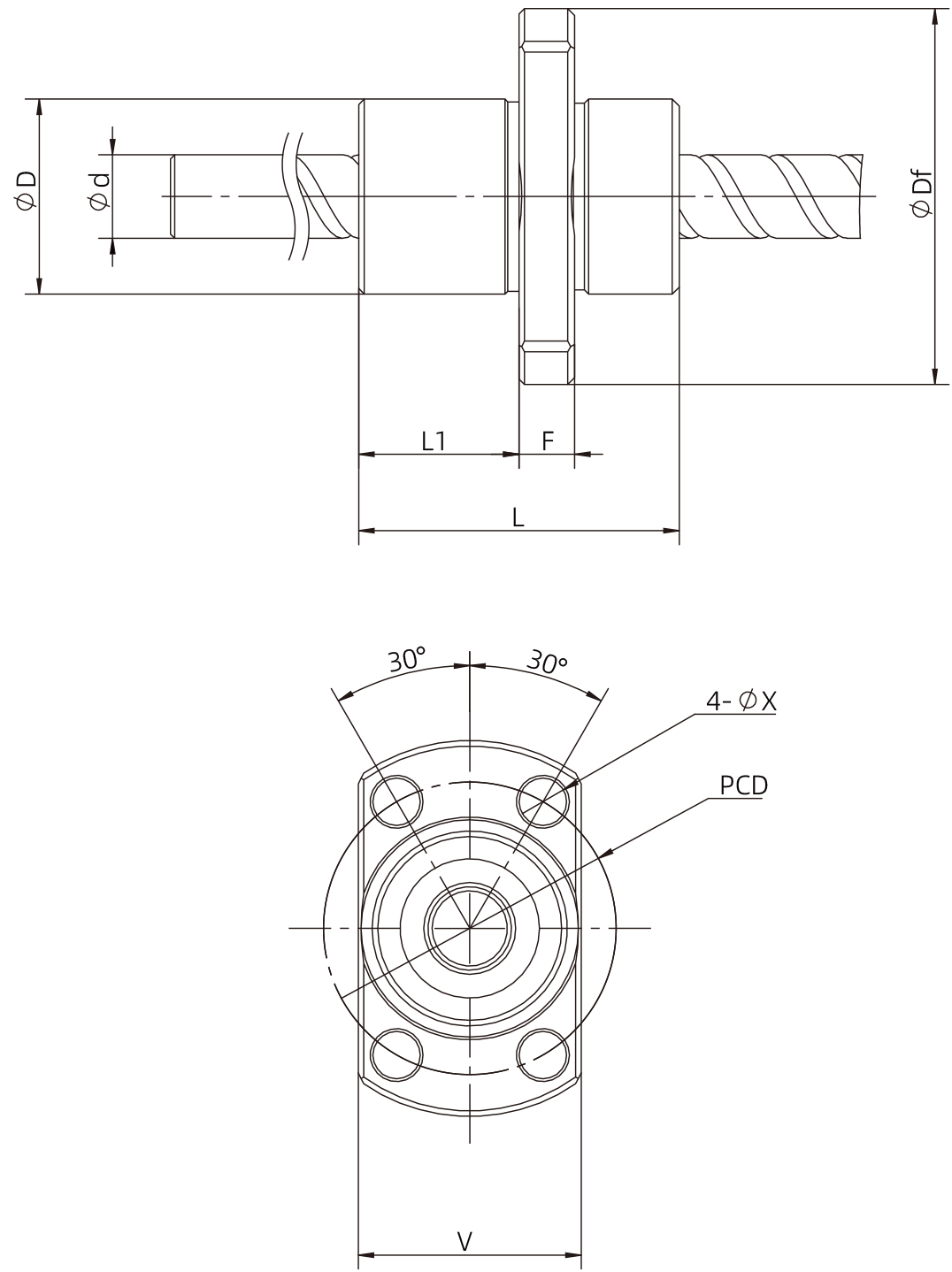

| Type d'écrou |
Diamètre de vis D (mm / pouce) |
Pas (mm / pouce) |
Diamètre d'écrou D (mm / pouce) |
Longueur totale de l'écrou L (mm / pouce) |
Longueur de montage L1 (mm / pouce) |
Diamètre de bride Df (mm / pouce) |
Épaisseur de bride F (mm / pouce) |
Diamètre de trou de montage X (mm / pouce) |
Diamètre du cercle de boulons (PCD) (mm / pouce) |
Largeur plate de l'écrou V (mm / pouce) |
Charge dynamique de base Ca (N) |
Charge statique de base Coa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450 |
| 1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600 |
| 1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800 |
| 1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900 |
| 1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000 |
| 1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400 |
