Exemple
| MBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① Series
MBG = Écrou simple à filetage métrique (rectifié)
MBR = Écrou simple à filetage métrique (laminé)
② Diamètre de la vis (mm)
06 = 6mm
③ Pas (mm)
01 = Pas standard, 1mm
01K = Pas non standard, 1mm
④ Type de retour de billes
D = Type déflecteur
S = Type déflecteur d'extrémité
T = Type tube de retour
C = Type bouchon d'extrémité
⑤ Option personnalisée (non standard)
⑥ Longueur de la section filetée (mm)
Le point décimal est indiqué par "_"
⑦ Sens du filetage
R = Droite
L = Gauche
LR = Droite et gauche
⑧ Longueur totale de la vis (mm)
Le point décimal est indiqué par "_"
⑨ Classe de précision
C3 = Norme JIS C3
C5 = Norme JIS C5
C7 = Norme JIS C7
C10 = Norme JIS C10
⑩ Jeu axial
Z = Précharge
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ Numéro de série personnalisé
Sur un appareil mobile, vous pouvez faire défiler gauche-droite pour voir le contenu (tableaux).

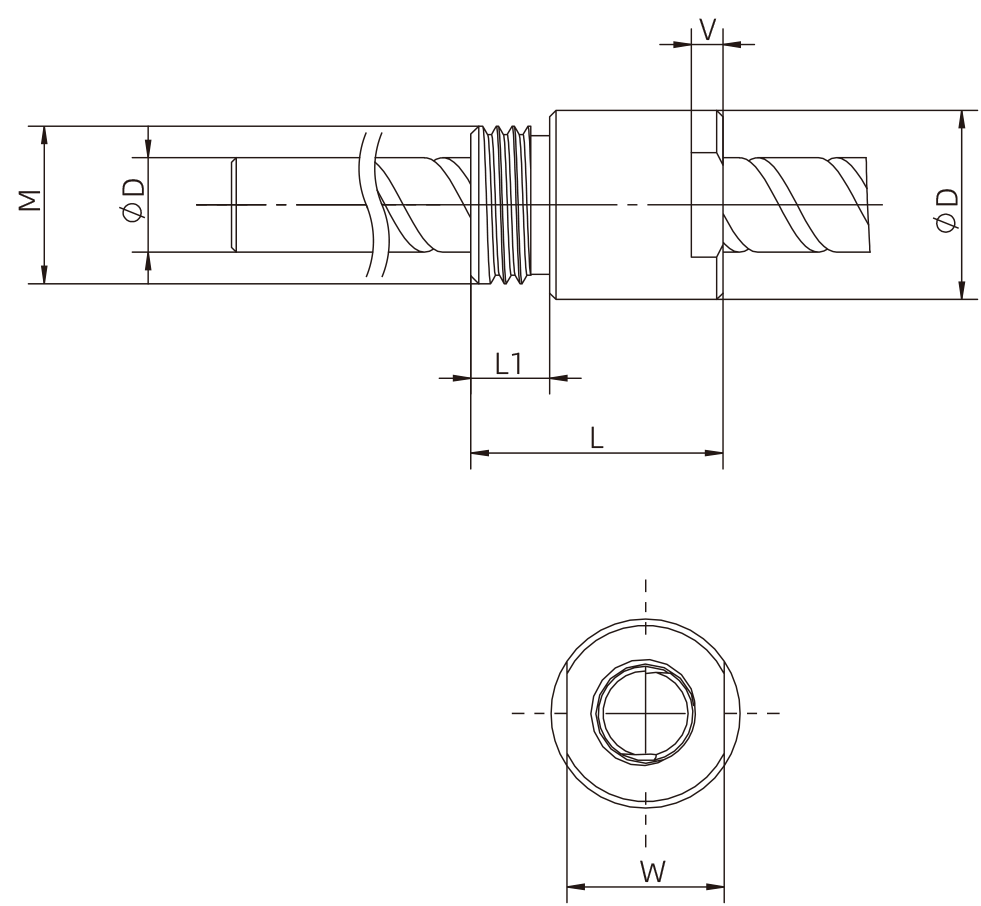

| Diamètre de vis D (mm / pouce) |
Pas (mm / pouce) |
Diamètre d'écrou D (mm / pouce) |
Longueur totale de l'écrou L (mm / pouce) |
Taille du filetage M (mm) | Longueur de filetage L1 (mm / pouce) |
Largeur de plat de clé W (mm / pouce) |
Profondeur de plat de clé V (mm / pouce) |
Charge dynamique de base Ca (N) |
Charge statique de base Coa (N) |
|---|---|---|---|---|---|---|---|---|---|
| 4 (0.157) | 1 (0.039) | 10 (0.394) | 16.5 (0.65) | M8X0.75 | 5 (0.197) | 9 (0.354) | 1.5 (0.059) | 560 | 790 |
| 6 (0.236) | 1 (0.039) | 12 (0.472) | 16 (0.63) | M10×0.75 | 5 (0.197) | 10 (0.394) | 2 (0.079) | 680 | 1200 |
| 6 (0.236) | 2 (0.079) | 12 (0.472) | 16 (0.63) | M10X1 | 5 (0.197) | 10 (0.394) | 2 (0.079) | 880 | 1500 |
| 8 (0.315) | 2 (0.079) | 16 (0.63) | 27 (1.063) | M14X0.75 | 5 (0.197) | 14 (0.551) | 4 (0.157) | 1300 | 2300 |
| 10 (0.394) | 2 (0.079) | 19.5 (0.768) | 22 (0.866) | M17X1 | 8.2 (0.323) | - | - | 1500 | 2900 |
