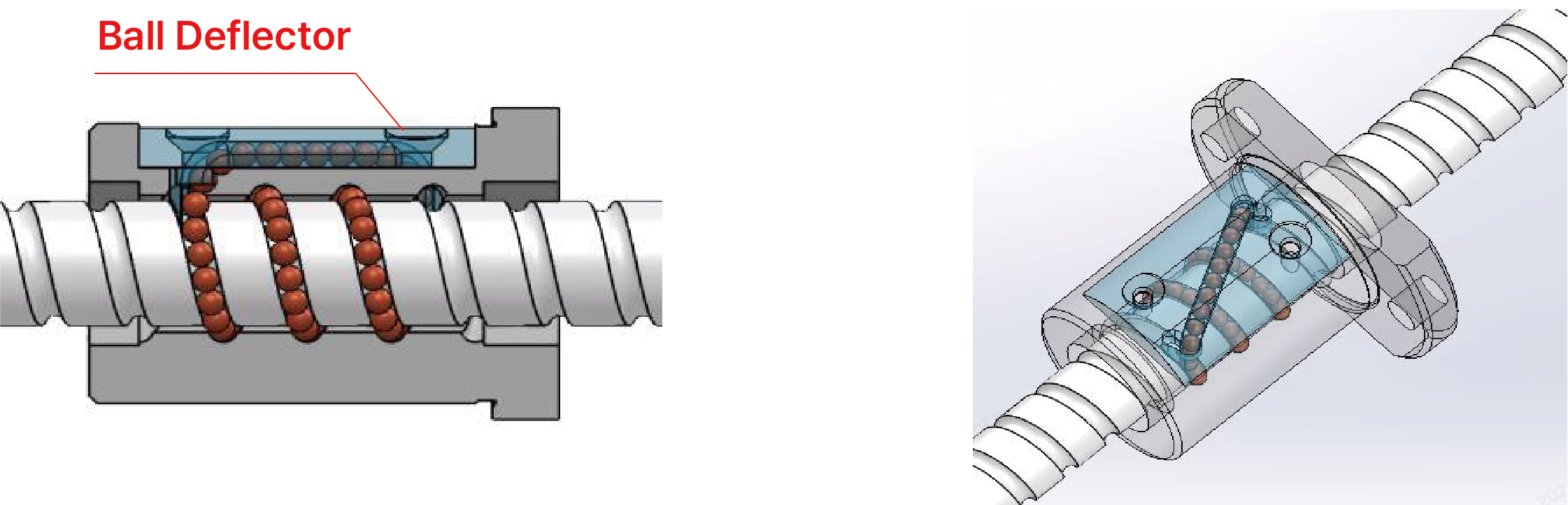

Le type à déflecteur utilise un déflecteur ou une structure de guidage intégrée à l’intérieur de l’écrou pour rediriger le trajet des billes et assurer leur recirculation. Par rapport au type à tube de retour, le diamètre extérieur de l’écrou peut être réduit. Grâce à une conception à circuit unique, il offre une capacité de charge élevée et un fonctionnement fluide.

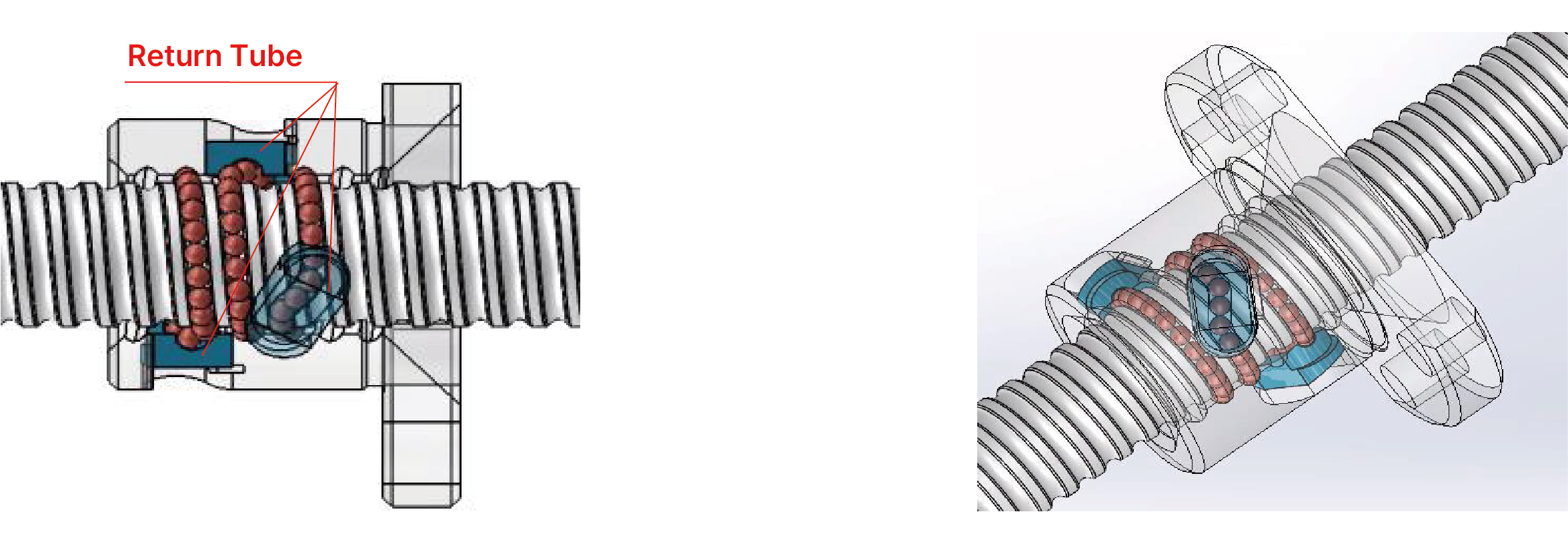

Dans le type à tube de retour, les billes circulent le long de la piste de roulement entre la vis et l’écrou tout en supportant la charge axiale. Elles sont ensuite transférées vers une piste adjacente via le tube de retour, puis réintroduites dans la zone de charge, formant ainsi un circuit de recirculation continu.

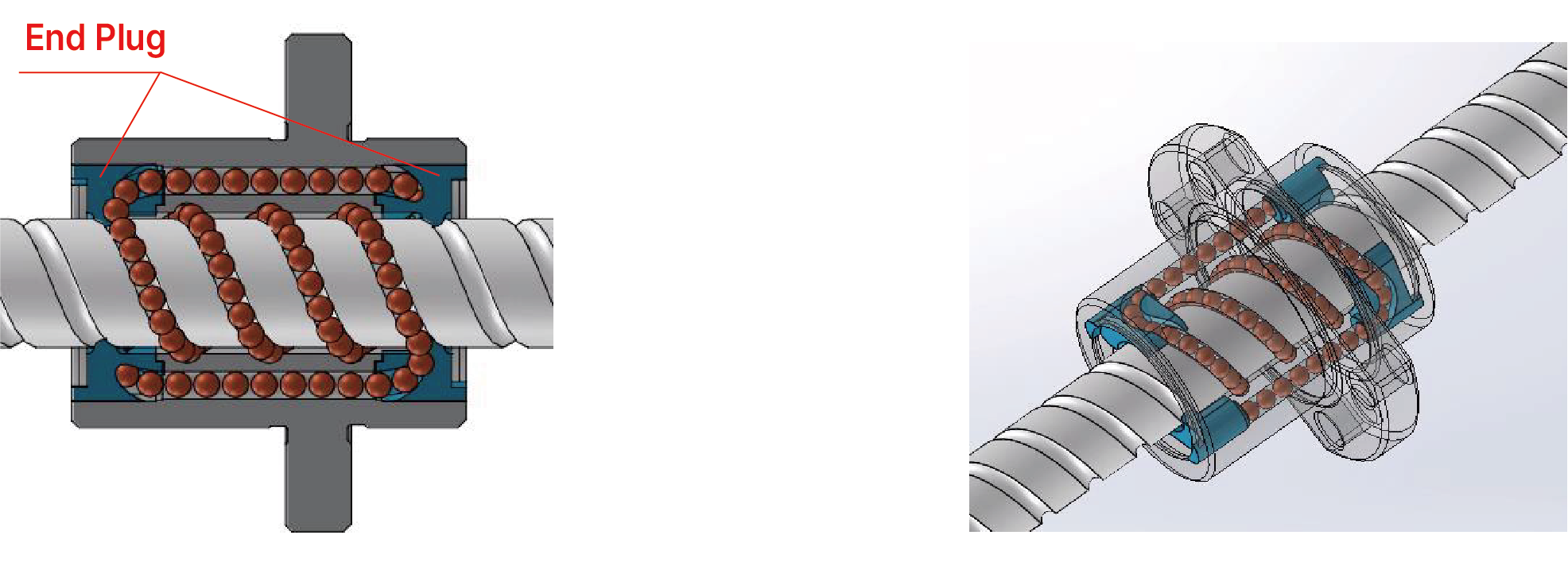

Le type à déflecteur d’extrémité utilise un déflecteur situé à l’extrémité de l’écrou pour guider les billes vers l’intérieur du corps de l’écrou, leur permettant de circuler en continu le long des pistes de roulement dans une même direction. Par rapport au type à déflecteur, l’écrou peut être conçu avec un encombrement radial plus compact, ce qui le rend particulièrement adapté aux applications à pas moyen.

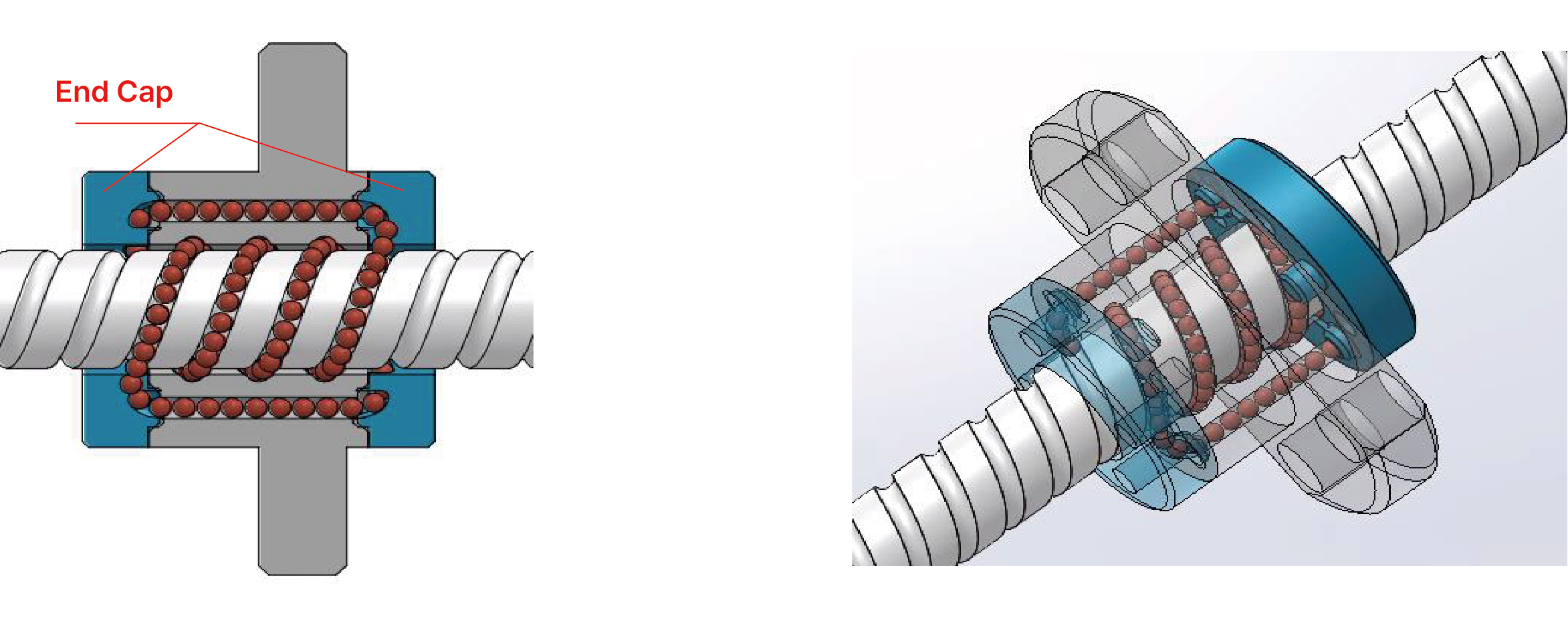

Dans le type à capuchon d’extrémité, les billes se déplacent le long de la piste de roulement entre la vis et l’écrou. Elles sont ensuite guidées par des capuchons d’extrémité installés aux deux extrémités de l’écrou, puis retournent au point de départ via un passage interne dans le corps de l’écrou, formant ainsi un système de recirculation en boucle fermée.
Les vis à billes DINGS’ sont disponibles avec des diamètres nominaux d’arbre allant de Ø4 mm à Ø25 mm.
Le tableau ci-dessous présente les longueurs maximales de référence de l’arbre selon le grade de précision. Les longueurs réelles peuvent varier en fonction de la configuration des extrémités de l’arbre, du matériau et de la série. Pour plus de détails, veuillez contacter nos ingénieurs commerciaux.
| Diamètre nominal | Grade de précision | |||
|---|---|---|---|---|
| C3 (Rectifié) | C5 (Rectifié) | C7 (Roulé) | C10 (Roulé) | |
| 4 | 160 | 170 | 400 | 400 |
| 6 | 240 | 250 | 600 | 600 |
| 8 | 330 | 400 | 600 | 600 |
| 10 | 420 | 450 | 600 | 600 |
| 12 | 510 | 550 | 600 | 600 |
| 14 | 600 | 700 | 600 | 600 |
