Électronique Autonome pour Moteurs Pas-à-pas

DINGS propose 3 pilotes de micro-pas différents basés sur le mode d'impulsion et de direction. De plus, une électronique autonome en boucle fermée dynamique est disponible.

De 2.2A minimum [jusqu'à la taille NEMA17 Stepper] à 7.6A maximum [jusqu'à la taille NEMA34 Stepper], des pilotes pratiques peuvent être choisis. Un pilote en boucle fermée prenant en charge l'impulsion/RS485 et une électronique en boucle ouverte prenant en charge l'impulsion/RS485/CC-Link sont disponibles.

Images d'électronique autonome pour moteurs pas-à-pas

DS-OLF2-FPD

Images DS-OLS2-FPD
  1. Type d'entrée d'impulsion 5 pour un entraînement moteur pas-à-pas en boucle ouverte
  2. La résolution des micro-pas peut être définie via les paramètres des commutateurs DIP
  3. Le courant de sortie peut être défini via les paramètres des commutateurs DIP
  4. Sortie d'alarme de protection
  5. Certifié CE et RoHS
Images DS-OLF2-FPD

Dans un environnement mobile, vous pouvez déplacer horizontalement pour voir le contenu (tableaux).

Moteur adapté Adapté aux moteurs pas-à-pas hybrides à cinq phases, courant max pris en charge 2.4A (crête)
Alimentation 24 ~ 48VDC
Courant de sortie 0.2A - 2.4A / phase (crête)
Méthode de conduite Bipolaire en pont complet PWM
Méthode de contrôle Contrôle de direction d'impulsion
Support d'encodeur Non
Signal d'entrée Signal d'impulsion Tension d'entrée optocoupleur H = 3.5 – 5 V
L = 0 – 0.8 V, Courant 5 - 8 mA
Signal d'activation
Signal de direction
Signal de sélection
Signal de sortie Sortie d'alarme Sortie d'isolation optocoupleur, tension de support max 30VDC
courant de saturation max 10mA
Signal TIM
Dimensions (mm) 85 × 21 × 56
Poids Environ 96g
Environnement de fonctionnement Application Éviter la poussière, la brume d'huile et les gaz corrosifs
Humidité < 85% RH, sans condensation
Température 0 ~ 40°C
Dissipation thermique Installer dans un environnement ventilé
Images DS-OLF2-FPD

1. Lors de la conception de l'installation, veuillez prendre en compte la taille des terminaux et l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du pilote est généralement inférieure à 60°C et celle du moteur inférieure à 80°C.
3. Lors de l'installation du pilote, veuillez l'installer verticalement et latéralement pour que le radiateur bénéficie d'une convection d'air intense. Si nécessaire,
installez un ventilateur près du pilote pour forcer la dissipation thermique et garantir que le pilote fonctionne dans une plage de température de fonctionnement fiable.

Images du catalogue
Liste de téléchargement des manuels
Nom du fichier Format Taille Télécharger
DS-OLF2-FPD PDF 789.69 KB Télécharger

DS-OLS2-FPD

Images DS-OLS2-FPD
  1. Technologie DSP 32 bits
  2. Anti-résonance pour un couple optimal, un mouvement extra fluide, un échauffement réduit et un faible bruit du moteur
  3. Code de cadran à 3 chiffres réglable, avec 8 réglages de courant de sortie
  4. Réglage automatique à l'allumage, réduction automatique du courant au repos
  5. Contrôle précis du courant réduisant significativement la chaleur du moteur
  6. Prise en charge des impulsions simples et doubles, avec sélection par cadran
  7. Pilote des moteurs pas à pas biphasés à 4,6,8 fils
  8. Entrées isolées optiquement
  9. Fréquence maximale d'entrée d'impulsions de 70KHz
  10. 8 réglages de courant de sortie de 0,3 à 2,2A via des commutateurs DIP
  11. Protections contre les surtensions et les surintensités
  12. Sortie d'alarme externe avec un courant maximum de sortie de 100mA, supportant 24Vdc
Images DS-OLS2-FPD

Dans un environnement mobile, vous pouvez faire glisser vers la gauche ou la droite pour voir le contenu (tableaux).

Moteur adapté Taille 6, 8, 11, 14, 17 des moteurs pas-à-pas
Projet Min Typique Max Unité
Courant de Sortie 0,3 - 2,2 A
Tension d'Alimentation 18 24 36 VDC
Courant d'Entrée du Signal de Contrôle 7 10 16 mA
Fréquence d'Entrée d'Impulsion 0 - 200 KHz
Résistance d'Isolation 100 - -
Refroidissement Refroidissement naturel ou forcé
Environnement de Fonctionnement Environnement - Ne doit pas être placé à côté d'appareils chauffants.
- Il faut éviter la poussière, la brume d'huile, les gaz corrosifs, une humidité excessive et les vibrations. Les gaz inflammables et la poussière conductrice sont interdits.
Humidité 40~90%RH
Température 0~50℃
Vibration 10-55Hz/0.15mm
Température de Stockage -20 ~ 65 ℃
Poids 150g
Images DS-OLS2-FPD

* Il est recommandé de monter latéralement ou verticalement pour une meilleure dissipation thermique. La taille des terminaux et l'espace pour la dissipation doivent être pris en compte dans la conception de l'installation.

Images du catalogue
Liste des Téléchargements des Manuels
Nom du Fichier Format Taille Télécharger
DS-OLS2-FPD Manual PDF 916.29 KB Télécharger

DS-OLS22-FPD

Images DS-OLS22-FPD
  1. Puissance d'entrée : DC 12V - 48V
  2. 8 réglages de courant de sortie
  3. PWM subdivision bipolaire à courant constant
  4. 16 résolutions de micro-pas via DIP
  5. Sélection d'impulsion simple / double
  6. Fonction d'entrée isolée optiquement
  7. Protection contre les courts-circuits du moteur
  8. Conception compacte, faible bruit, faible vibration.
  9. Avec fonction hors ligne
Images DS-OLS22-FPD

Dans un environnement mobile, vous pouvez faire glisser vers la gauche ou la droite pour voir le contenu (tableaux).

Moteur Adapté Taille 6, 8, 11, 14, 17, 23 des moteurs pas-à-pas
Alimentation Électrique DC 12 – 48 V
Courant de Sortie 0,3 - 3A /phase
Méthode de Conduite PWM bipolaire en pont complet
Signal d'Entrée Signal d'Impulsion Tension d'entrée de l'optocoupleur H = 3,5 – 26 V , L = 0 – 0,8 V
Courant 6 - 15 mA
Signal Hors Ligne
Signal de Direction
Taille (mm) 92,5 × 21 × 56 mm
Poids Environ 96g
Environnement de
Fonctionnement
Signal d'Impulsion Éviter la poussière, la brume d'huile et les gaz corrosifs
Humidité <85% RH, sans condensation
Température 0 ~ 40°C
Dissipation Thermique Installer dans un environnement ventilé
Images DS-OLS22-FPD

1. Lors de la conception de l'installation, veuillez prendre en compte la taille des terminaux et l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du pilote est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃.
3. Lors de l'installation du pilote, veuillez l'installer verticalement et latéralement pour permettre au radiateur une convection d'air intense. Si nécessaire, installez un ventilateur près du pilote pour forcer la dissipation thermique et garantir que le pilote fonctionne dans une plage de température de fonctionnement fiable.

Images du catalogue
Liste des Téléchargements des Manuels
Nom du Fichier Format Taille Télécharger

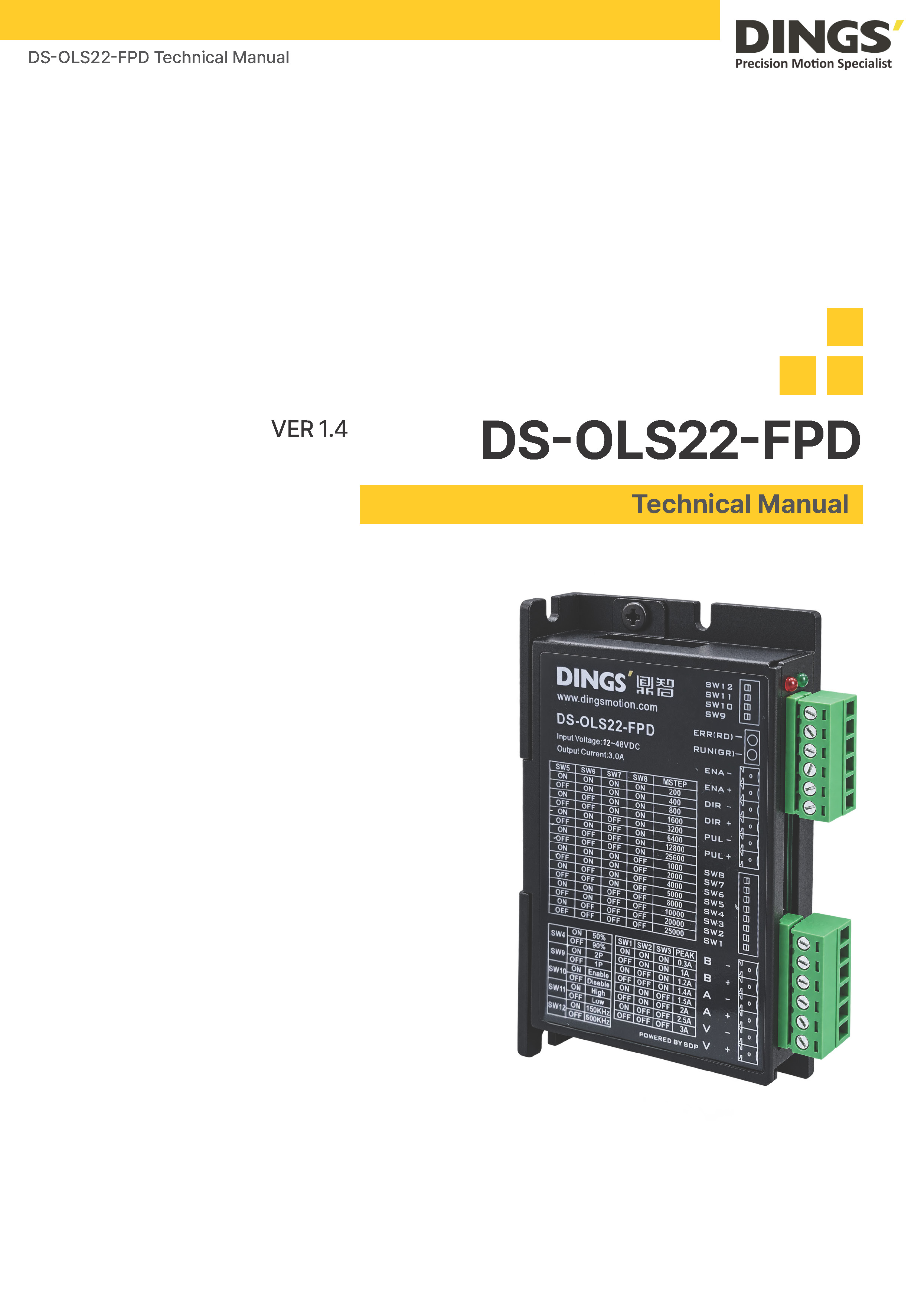

DS-OLS22-FPD Manual PDF 1.07 MB Télécharger

DS-OLS4-FPD

Images DS-OLS4-FPD
  1. Technologie DSP 32 bits
  2. Anti-résonance pour un couple optimal, un mouvement ultra-fluide, un échauffement minimal du moteur et un bruit réduit
  3. Micro-pas intégré
  4. Réglage automatique à la mise sous tension, réduction automatique du courant au repos
  5. Contrôle précis du courant réduisant considérablement l'échauffement du moteur
  6. Réduction automatique du courant de repos à 50%, sélection SW4
  7. Supporte les impulsions simples et doubles, sélection par cadran
  8. Conduite de moteurs pas à pas biphasés avec 4, 6, 8 fils
  9. Entrées optiquement isolées
  10. Fréquence maximale d'entrée d'impulsions : 200 KHz
  11. Code de cadran à 4 chiffres, réglage de 16 niveaux de courant de sortie
  12. Protections contre les surtensions et surintensités
  13. Sortie d'alarme externe, courant de sortie maximum 100 mA, supporte 24V DC
Images DS-OLS2-FPD

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Moteurs Adaptés Taille 17, 23, 24 des moteurs pas à pas
Projet Min Typique Max Unité
Courant de Sortie 1,0 - 4,2 A
Tension d'Alimentation 20 24/36 50 VDC
Courant d'Entrée du Signal de Contrôle 7 10 16 mA
Fréquence d'Entrée d'Impulsions 0 - 200 KHz
Résistance d'Isolement 100 - -
Refroidissement Refroidissement naturel ou forcé
Environnement de Fonctionnement Environnement - Ne doit pas être placé à proximité d'autres équipements de chauffage.
- Il doit éviter la poussière, la brume d'huile, les gaz corrosifs et les endroits avec une humidité trop élevée et des vibrations fortes. Les gaz inflammables et la poussière conductrice sont interdits.
Humidité 40~90%RH
Température 0~50℃
Vibration 10-55Hz/0,15mm
Température de Stockage -20 ~ 65 ℃
Poids 250g
Images DS-OLS2-FPD

* Il est recommandé de monter le système sur le côté/verticalement pour un meilleur refroidissement. La taille des bornes et l'espace de dissipation thermique doivent être pris en compte lors de la conception de l'installation.

Images du catalogue
Liste des manuels à télécharger
Nom du fichier Format Taille Télécharger
DS-OLS4-FPD Manual PDF 915.66 KB Télécharger

DS-OLS8-FPD

Images DS-OLS8-FPD
  1. Alimentation : DC 24V - 72V
  2. 8 réglages de courant de sortie
  3. Commande bipolaire subdivision PWM à courant constant
  4. 16 résolutions de micro-pas via DIP
  5. Sélection d'impulsion simple / double
  6. Fonction d'entrée optiquement isolée, entrée compatible 5-24VDC
  7. Protection contre les courts-circuits du moteur
  8. Signal de commande pour réaliser les fonctions d'activation du driver, démarrage, arrêt d'urgence, limite, etc.
  9. Conception compacte, faible bruit, faible vibration
  10. Avec fonction hors ligne
Images DS-OLS2-FPD

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Moteur Appliqué Taille 23, 24, 34 des moteurs pas à pas
Alimentation DC 24 ~ 72V
Courant de Sortie 2,8A-7,8A/Phase
Méthode de Pilotage Pont complet bipolaire PWM
Signal d'Entrée Signal d'Impulsion Tension d'entrée du photocoupleur H = 3,5 - 26V, L = 0 - 0,8V
Courant de conduction 6-15mA
Signal Hors Ligne
Signal de Direction
Signal de Sortie Sortie d'Alarme Sortie d'isolement par photocoupleur, tension maximale supportée 30VDC, courant de saturation maximal 50mA
Taille (mm) 118 × 78 × 34mm
Poids Environ 300g
Environnement de Fonctionnement Précaution Évitez la poussière, la brume d'huile et les gaz corrosifs
Humidité < 85 % RH, Sans condensation
Température 0°C - +40°C
Refroidissement Installé dans un environnement ventilé
Images DS-OLS2-FPD

1. Lors de la conception de l'installation, veuillez prendre en compte la taille des bornes et l'espace requis pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur est inférieure à 80℃.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte pour le radiateur. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des manuels à télécharger
Nom du fichier Format Taille Télécharger
DS-OLS8-FPD Manual PDF 910.52 KB Télécharger

DS-OLS7-FRS4

Images DS-OLS7-FRS4
  1. Alimentation : DC 24V-48V
  2. Commande bipolaire subdivision PWM à courant constant
  3. Sélection d'impulsion simple / double
  4. Fonction d'entrée optiquement isolée
  5. Protection contre les courts-circuits du moteur
  6. Conception compacte, faible bruit et faible vibration
  7. Courant de crête réglable inférieur à 3,2 A
  8. Prend en charge la communication RS 485
Images DS-OLS7-FRS4

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Moteur Appliqué Taille 6, 8, 11, 14, 17 des moteurs pas à pas
Alimentation DC 24 ~ 48V
Courant de Sortie 0,1A-3,2A / phase
Méthode de Pilotage Pont complet bipolaire PWM
Signal d'Entrée Signal IN1 (DIR) Tension d'entrée du photocoupleur H = 3,5 - 26V, L = 0 - 0,8V
Courant de fonctionnement 6-15mA
Signal IN2 (STEP)
Signal de Sortie Sortie d'Alarme Sortie isolée par photocoupleur, tension maximale supportée 30VDC, courant de saturation maximal 50mA
Taille (mm) 94 × 77 × 27mm (y compris le bornier)
Poids Environ 175 g
Environnement de Fonctionnement Précaution Évitez la poussière, la brume d'huile et les gaz corrosifs
Humidité < 85 % RH, Sans condensation
Température 0°C - +40°C
Refroidissement Installé dans un environnement ventilé
Images DS-OLS7-FRS4

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte pour le radiateur. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des manuels à télécharger
Nom du fichier Format Taille Télécharger
DS-OLS7-FRS4 Manual PDF 1.22 MB Télécharger
Simple Tuner Pro Quick User Guide PDF 1.22 MB Télécharger
Liste des logiciels à télécharger
Nom du fichier Format Taille Télécharger
DINGS' Tuner Pro v4.1.12 ZIP 3.38 MB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger

DS-OLS8-FRS4

Images DS-OLS8-FRS4
  1. Alimentation : DC 24V-72V
  2. Commande bipolaire subdivision PWM à courant constant
  3. Sélection d'impulsion simple / double
  4. Fonction d'entrée optiquement isolée
  5. Protection contre les courts-circuits du moteur
  6. Conception compacte, faible bruit et faible vibration
  7. Crête de courant de conduite réglable en dessous de 6.5A
  8. Prend en charge la communication RS 485
Images DS-OLS8-FRS4

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Moteur Appliqué Taille 23, 24, 34 des moteurs pas à pas
Alimentation DC 24 ~ 72V
Courant de Sortie 0.1A-6.5A/Phase
Méthode de Pilotage Pont complet bipolaire PWM
Signal d'Entrée Signal d'Impulsion Tension d'entrée du photocoupleur H = 3,5 - 26V, L = 0 - 0,8V
Courant de fonctionnement 6-15mA
Signal Hors Ligne
Signal de Direction
Signal de Sortie Sortie d'Alarme Sortie isolée par photocoupleur, tension maximale supportée 30VDC, courant de saturation maximal 50mA
Taille (mm) 118 × 78 × 34mm
Poids Environ 300g
Environnement de Fonctionnement Précaution Évitez la poussière, la brume d'huile et les gaz corrosifs
Humidité < 85 % RH, Sans condensation
Température 0°C - +40°C
Refroidissement Installé dans un environnement ventilé
Images DS-OLS8-FRS4

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.

2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃.

3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte pour le radiateur. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des manuels à télécharger
Nom du fichier Format Taille Télécharger
DS-OLS8-FRS4 Manual PDF 1.61 MB Télécharger
Simple Tuner Pro Quick User Guide PDF 1.22 MB Télécharger
Liste des logiciels à télécharger
Nom du fichier Format Taille Télécharger
DINGS' Tuner Pro v4.1.12 ZIP 3.38 MB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger

DS-CLS9-FRS4

Images DS-CLS9-FRS4
  1. Alimentation : DC 24V-48V
  2. Courant de sortie nominal (valeur de crête) : 0~4.5A/phase
  3. Le mode direction d’impulsion et le contrôle RS485 sont disponibles et prennent en charge MODBUS RTU
Images DS-CLS9-FRS4

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Modèle DS-CLS9-FRS4
Alimentation DC 24V~48V
Courant de Sortie 4.5 A (0-peak) Courant instantané
Moteur Adapté Moteur pas à pas bipolaire à codeur 2 phases Taille 6, 8, 11, 14, 17, 23, 24
Mode de Conduite Commande à courant constant PWM
Signaux I/O Entrée
· Impulsion, direction d’entrée (configurable en tant qu’entrée numérique)
· 5 entrées numériques
· Entrée codeur (A, B, Z)
Sortie
· 4 sorties numériques
· Sortie de signal codeur
(A, B, Z différentiels)
Le reste des entrées/sorties peut être librement configuré via la communication, sauf que la sortie du codeur est fixe.
Détails d'entrée numérique /SV ON (Servo activé)
/RESET (Réinitialisation de l'alarme)
/START (Démarrage/Arrêt du moteur)
/JOG (Mouvement par à-coups du moteur)
/HOME (Point zéro)
Détails de sortie numérique /EN POSITION
/ALARME
Indicateur LED Statut, défaut 2 indicateurs
I/F de communication RS485, jusqu’à 32 nœuds Protocole MODBUS RTU, vitesse de transmission : 19200bps (par défaut) ou selon l’accord
Méthode de Contrôle Mode de contrôle de position Positionnement par impulsions, positionnement par communication RS485
Dimensions (mm) 77 x 134 x 34 Sans bloc terminal
Poids Environ 350g Sans bloc terminal
Température/Humidité de fonctionnement 0~45°C, 85%RH ou moins Évitez la condensation
Température de stockage 0~85°C, 85% ou moins Évitez la condensation
Gaz ambiant Évitez les gaz corrosifs
Images DS-CLS9-FRS4

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte pour le radiateur. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des manuels à télécharger
Nom du fichier Format Taille Télécharger
DS-CLS9-FRS4 Manual PDF 1.53 MB Télécharger
Simple Tuner Pro Quick User Guide PDF 1.22 MB Télécharger
Liste des téléchargements de logiciels
Nom du fichier Format Taille Télécharger
DINGS' Tuner Pro v4.1.12 ZIP 3.38 MB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger

DS-CLS9-FRS4-01

Images DS-CLS9-FRS4-01
  1. Alimentation : DC 24V-48V
  2. Courant de sortie : 0 - 4,5A
  3. Sélection Pulse / Direction, communication RS-485 prenant en charge le protocole MODBUS-RTU
  4. Mode de contrôle du couple
  5. Sortie du signal du codeur
Images ST-484

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Modèle DS-CLS9-FRS4-01
Alimentation DC 24V~48V
Courant de Sortie 4,5 A (0-crête) Courant instantané
Moteur Adapté Moteur pas à pas bipolaire avec codeur 2 phases Taille 6, 8, 11, 14, 17, 23, 24
Mode de Conduite Commande à courant constant PWM
Signaux I/O Entrée
· Impulsion, direction d’entrée (configurable en tant qu’entrée numérique)
· 5 entrées numériques
· Entrée codeur (A, B, Z)
Sortie
· 4 sorties numériques
· Sortie du signal du codeur
(A, B, Z différentiel)
Le reste des entrées/sorties peut être librement configuré via la communication, sauf que la sortie du codeur est fixe.
Détails d'entrée numérique /SV ON (Servo activé)
/RESET (Réinitialisation de l'alarme)
/START (Démarrage/Arrêt du moteur)
/JOG (Mouvement par à-coups du moteur)
/HOME (Point zéro)
Détails de sortie numérique /EN POSITION
/ALARME
Indicateur LED Statut, défaut 2 indicateurs
I/F de communication RS485, jusqu’à 32 nœuds Protocole MODBUS RTU, vitesse de transmission : 19200bps (par défaut) ou selon l’accord
Méthode de Contrôle Mode de contrôle de position
Mode de contrôle du couple
Positionnement par impulsions, positionnement par communication RS485
Dimensions (mm) 77 x 134 x 34 Sans bloc terminal
Poids Environ 350g Sans bloc terminal
Température/Humidité de fonctionnement 0~45°C, 85%RH ou moins Évitez la condensation
Température de stockage 0~85°C, 85% ou moins Évitez la condensation
Gaz ambiant Évitez les gaz corrosifs
Images ST-484

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte pour le radiateur. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Télécharger
DS-CLS9-FRS4-01 Manual PDF 1.6 MB Télécharger
DINGS' Simple Tuner Pro_Force Control Version Technical Guide Line PDF 1.42 MB Télécharger
Liste des téléchargements de logiciels
Nom du fichier Format Taille Télécharger
DINGS' Tuner Pro v4.1.12 ZIP 3.38 MB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger

DS-CLS10-FRS4

Images DS-OLS10-FSC
  • 1. Alimentation : DC 24V-72V
  • 2. Courant : 0,4 ~ 6,5A
  • 3. Conduite micro-pas bipolaire à courant constant PWM
  • 4. 2 entrées haute vitesse, 5 entrées de signal numérique ordinaires, et 4 sorties numériques configurables
  • 5. Équipé d'une interface de communication RS485, prend en charge le protocole MODBUS/RTU, et peut prendre en charge jusqu'à 30 sites
  • 6. Prend en charge le contrôle analogique 0-5V, le contrôle par impulsion et le contrôle par communication série
Images DS-OLS10-FSC

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Alimentation DC 24 – 72 V
Courant de sortie 6,0 A (0,4-crête) Courant instantané
Moteur adapté Moteur pas à pas bipolaire avec codeur 2 phases
Mode de conduite Commande à courant constant PWM
Signaux I/O [Entrée]
- Impulsion, direction d'entrée
(configurable en tant qu'entrée numérique)
- 7 entrées numériques
- Entrée codeur (A, B, Z)
[Sortie]
- 3 sorties numériques
- Sortie du signal du codeur
(A, B, Z différentiel)
Le reste des entrées/sorties peut être configuré librement via la communication, sauf que la sortie du codeur est fixe.
Détails des entrées numériques /SV ON (Servo activé)
/RESET (Réinitialisation de l'alarme)
/START
(Démarrage/Arrêt du moteur)
/JOG (Mouvement par à-coups du moteur)
/HOME (Point zéro)
Détails des sorties numériques /EN POSITION
/ALARME
Indicateur LED Statut, défaut
Adresse de communication
EtherCAT (nœuds)
RS485, jusqu'à 30 nœuds Protocole MODBUS RTU
Vitesse de transmission : 19200bps
(par défaut) ou selon l’accord
Mode de contrôle Mode de contrôle de position
Mode de contrôle de vitesse
Selon le positionnement par impulsion,
selon le positionnement
par communication RS485
Dimensions (mm) 156 x 97 x 33,5 Sans bloc terminal
Poids Environ 376 g Sans bloc terminal
Température /
Humidité de fonctionnement
0~40°C, 85% RH ou moins Prévenir la condensation
Température de stockage -10~70°C, 85% RH ou moins Prévenir la condensation
Gaz ambiant Évitez les gaz corrosifs
Images DS-OLS10-FSC

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.

2. La température de fonctionnement fiable du driver est généralement inférieure à 60°C et celle du moteur inférieure à 80°C.

3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Télécharger
DS-CLS10-FRS4 PDF 1.86 MB Télécharger
Liste des téléchargements de logiciels
Nom du fichier Format Taille Télécharger
DINGS' Tuner Pro v4.1.12 ZIP 3.38 MB Télécharger

DS-CLS10-FRS4-1A

Images DS-CLS10-FRS4-1A
    1. Type de communication RS-485 pour le driver de moteur pas à pas 2 phases en boucle fermée
    2. Alimentation : DC 24V - 72V
    3. Courant de sortie (crête) : 6,5A
    4. Supporte jusqu'à 30 axes de contrôle via communication par protocole MODBUS-RTU
    5. Prend en charge le codeur ABS (Type Biss-C, Simple-16 bits / Multi-16 bits)
    6. Différents paramètres peuvent être configurés via l'interface graphique DINGS’ Tuner Pro
    7. Mode de commande sélectionnable (IMPULSION / communication RS-485)
    8. Certifié CE et RoHS
Images DS-CLS10-FRS4-1A

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Alimentation DC 24V – 72V ± 10%
Courant de sortie 6,5A (0 – crête) Courant continu
Moteur adapté Codeur de valeur absolue 17 bits attaché
Mode de conduite Commande à courant constant PWM
Signaux I/O [Entrée]
- Impulsion, entrée directionnelle
(configurable en tant qu'entrée numérique)
- 7 entrées numériques
[Sortie]
- 3 sorties numériques
Les entrées/sorties peuvent être configurées librement via communication
Détails des entrées numériques /SV ON (Servo activé)
/RESET (Réinitialisation de l'alarme)
/START (Démarrage/arrêt du moteur)
/JOG (Déplacement du moteur)
/HOME (Retour à zéro)
Détails des sorties numériques /EN POSITION
/ALARME
Indicateurs LED Statut, Défaut
Interface de communication RS485,jusqu'à 30 nœuds Protocole MODBUS RTU
Vitesse de transmission : 19200bps (prédéfinie)
Mode de contrôle Mode de contrôle de position Basé sur le positionnement par impulsion et la communication RS485
Dimensions (mm) 156 x 97 x 33,5 Excluant les bornes de câblage
Poids Environ 500g Excluant les bornes de câblage
Température de fonctionnement / humidité 0 ~ 45℃,moins de 85%RH Pas de condensation
Température de stockage 0 ~ 85℃,moins de 85%RH Pas de condensation
Gaz ambiant Prévenir les gaz corrosifs
Images DS-CLS10-FRS4-1A

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.

2. La température de fonctionnement fiable du driver est généralement inférieure à 60°C et celle du moteur inférieure à 80°C.

3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Télécharger
DS-CLS10-FRS4-1A PDF 947 KB Télécharger

DS-CLS3-FETC-4I

Images DS-CLS3-FETC-4I
  1. Alimentation : DC 24V-36V
  2. Courant nominal de sortie (valeur de crête) : 0.4-3A
  3. Commande à courant constant PWM, micro-pas bipolaire
  4. Prise en charge du protocole de communication EtherCAT, modes de contrôle pris en charge : PP, PV, HM, CSP, CSV
  5. Entrées optiquement isolées
  6. Protection contre les courts-circuits moteur, sous-tension, surtension, surintensité, etc.
  7. Prise en charge maximale du contrôle 4 axes
Images ST-484

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Moteur appliqué Moteur pas à pas incrémental à boucle ouverte/fermée à deux phases
Alimentation DC 24 ~ 36V
Courant de sortie 0.4A - 3A / phase (valeur de crête)
Méthode de conduite Pont complet bipolaire PWM
Temps d'initialisation 2s
Signal d'entrée 1 entrée sonde Tension d'entrée de l'optocoupleur H = 24 V , L = 0 – 0.8 V, Courant 5 - 8 mA
3 signaux d'entrée universels
Signal de sortie 2 signaux de sortie universels Sortie isolée par optocoupleur, tension de tenue max. 30VDC,
courant de saturation max. 50mA
Taille (mm) 144 × 106 × 31 (sans les connecteurs)
Poids Environ 450g
Environnement de fonctionnement Précaution Évitez la poussière, les brouillards d'huile et les gaz corrosifs
Humidité < 85 % RH, sans condensation
Température 0°C ~ 40°C
Dissipation de la chaleur Installez dans un environnement ventilé
Images ST-484

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60°C et celle du moteur inférieure à 80°C.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Télécharger
DS-CLS3-FETC-4I Manual PDF 2.86 MB Télécharger
Liste des téléchargements de logiciels
Nom du fichier Format Taille Télécharger
DINGS' Tuner FB ZIP 1.05 MB Télécharger
XML File : DS-CLS3-FETC-4I ZIP 229.03 KB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger

DS-CLS9-FETC

Images DS-CLS9-FRS4-01
  1. Alimentation : DC 24V-48V
  2. Courant de sortie max. : 6.5A
  3. Commande à courant constant PWM, micro-pas bipolaire
  4. Prise en charge du protocole de communication EtherCAT, modes de contrôle PP, PV, HM, CSP, CSV
  5. Entrées optiquement isolées
  6. Protection contre les courts-circuits moteur, sous-tension, surtension, surintensité, etc.
  7. Design raffiné, faible bruit et faibles vibrations
Images ST-484

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Modèle DS-CLS9-FETC
Alimentation DC 24 – 48 V
Courant de sortie 6.5 A Courant instantané
Moteur adapté Moteur pas à pas bipolaire avec codeur à 2 phases Taille 6, 8, 11, 14, 17, 23, 24, 34
Mode de commande Commande à courant constant PWM
Signaux I/O [Entrée]
-2 Entrées haute vitesse
-5 Entrées numériques
-Entrée codeur (A, B, Z)
[Sortie]
-3 sorties numériques
-Sortie du signal du codeur
(différentiel A, B, Z)
Les autres entrées/sorties peuvent être configurées librement via communication, à l'exception de la sortie du codeur.
Détails des entrées numériques Activation, Réinitialisation d'alarme, Limite positive, Limite négative, Arrêt d'urgence, Origine, etc.
Détails des sorties numériques /EN POSITION, /ALARME
Frein Sortie de frein
Indication LED Statut, défaut
Adresse de communication EtherCAT (nœuds) 1 ~ 255
Mode de contrôle PP, PV, HM, CSP
Dimensions (mm) 156 x 97 x 33.5 Sans bornier
Poids Environ 500 g Sans bornier
Température/humidité de fonctionnement 0~45°C, 85% RH ou moins Prévenir la condensation
Température de stockage 0~85°C, 85% RH ou moins Prévenir la condensation
Gaz ambiant Prévenir les gaz corrosifs
Images ST-484

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Télécharger
DS-CLS9-FETC Manual PDF 1.29 MB Télécharger
Liste des téléchargements de logiciels
Nom du fichier Format Taille Télécharger
DINGS' Tuner FB ZIP 1.05 MB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger
XML File ZIP 6.58 KB Télécharger

DS-CLS9-FETC-2I/2A

Images DS-CLS9-FETC-2I/2A
  1. Alimentation : DC 24V - 48V
  2. Courant nominal de sortie (valeur de crête) : 0.4 - 6.5A
  3. Prise en charge de la commande jusqu'à 2 axes
  4. Prise en charge du protocole de communication EtherCAT, modes de contrôle PP, PV, TQ, HM, CSP, CSV
  5. Entrées optiquement isolées
  6. Protection contre les courts-circuits moteur, sous-tension, surtension, surintensité, etc.
Images ST-484

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Modèle de commande DS-CLS9-FETC-2I DS-CLS9-FETC-2A
Moteur adapté Moteur pas à pas hybride incrémental à deux phases Moteur pas à pas hybride à valeur absolue à deux phases
Alimentation DC 24 ~ 48V
Courant de sortie 0.4A - 6.5A / phase (valeur de crête)
Méthode de commande Commande bipolaire en pont complet PWM
Temps d'initialisation 2s
Signal d'entrée 1 Entrée de sonde Tension d'entrée de l'optocoupleur H = 24 V ,
L = 0 – 0.8 V, Courant 5 - 8 mA
3 Signaux d'entrée universels
Signal de sortie 2 Signaux de sortie universels Sortie d'isolation par optocoupleur, tension maximale de 30VDC, courant de saturation maximal de 50mA
1 Sortie de frein de circuit Sortie d'isolation par optocoupleur, tension maximale de 30VDC, courant de saturation maximal de 500mA
Dimensions (mm) 156 × 97 × 34 (hors connecteurs)
Poids environ 500g
Environnement de fonctionnement Application Éviter la poussière, les brumes d'huile et les gaz corrosifs
Humidité < 85% RH, sans condensation
Température 0 ~ 40°C
Dissipation thermique Installer dans un environnement ventilé
Images ST-484

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60°C et celle du moteur inférieure à 80°C.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Liste des téléchargements de logiciels
Nom du fichier Format Taille Télécharger
DINGS' Tuner FB ZIP 1.05 MB Télécharger
XML File : DS-CLS9-FETC-2I/2A ZIP 375.25 KB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger

DS-CLS9-FCAO

Images DS-CLS9-FRS4-01
  1. Alimentation : DC 24V-48V
  2. Courant de sortie maximum : 6.5A
  3. Commande en micropas bipolaire PWM à courant constant
  4. Prise en charge du protocole de communication CANopen, modes de contrôle PP, PV, HM, PT
  5. Entrées optiquement isolées
  6. Protection contre les courts-circuits moteur, sous-tension, surtension, surintensité, etc.
  7. Conception soignée, faible bruit et faible vibration
Images ST-484

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Modèle DS-CLS9-FCAO
Moteur Adapté Moteur pas à pas hybride biphasé taille 6, 8, 11, 14, 17, 23, 24, 34
Alimentation DC 24 – 48 V
Courant de sortie 0.1 – 6.5 A
Méthode de commande Commande bipolaire en pont complet PWM
Temps d'initialisation 2s
Signal
d'entrée
2 signaux d'entrée haute vitesse Tension d'entrée de l'optocoupleur H = 3.5 – 26 V, L = 0 – 0.8 V, courant 5 - 8 mA
5 signaux d'entrée communs Tension d'entrée de l'optocoupleur H = 24 V, L = 0 – 0.8 V, courant 5 - 8 mA
Signal de
sortie
3 signaux de sortie communs Sortie optocoupleur, tension de support jusqu'à 30VDC
courant de saturation maximum de 50mA
Dimensions (mm) 156 × 97 × 33.5 mm
Poids Environ 500g
Environnement de
fonctionnement
Application Éviter la poussière, les brumes d'huile et les gaz corrosifs
Humidité <85% RH, sans condensation
Température 0 ~ 40°C
Dissipation thermique Installer dans un environnement ventilé
Images ST-484

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.
2. La température de fonctionnement fiable du driver est généralement inférieure à 60°C et celle du moteur inférieure à 80°C.
3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une convection d'air forte. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Téléchargement
DS-CLS9-FCAO Manual PDF 2.63 MB Télécharger
Liste des téléchargements de logiciels
Nom du fichier Format Taille Téléchargement
DINGS' Tuner FB ZIP 1.05 MB Télécharger
FTDI USB Installation ZIP 5.85 MB Télécharger
EDS File ZIP 8.47 KB Télécharger

DS-OLS10-FSC

Images DS-OLS10-FSC
  1. Mode de contrôle : vitesse constante, variation de vitesse analogique
  2. Fonction d'entrée à isolation optoélectronique, entrée compatible 5-24VDC
  3. Fonction de protection contre les courts-circuits moteur
  4. Conception compacte, faible bruit, faible vibration, pas besoin d'unités de contrôle
Images DS-OLS10-FSC

Sur un appareil mobile, vous pouvez faire défiler à gauche et à droite pour voir le contenu (tableaux).

Moteur Adapté Moteur pas à pas hybride biphasé taille 6, 8, 11, 14, 17, 23, 24
Alimentation DC 24 ~ 48V
Courant de sortie 1.0A-4.5A/Phase
Méthode de commande Commande bipolaire en pont complet PWM
Signal d'entrée Signal IN1 (Démarrer) Tension d'entrée de l'optocoupleur H = 3.5 - 26V, L = 0 - 0.8V
Courant activé 6-15mA
Signal IN2 (Direction)
Signal IN3 (Changement de vitesse)
Réglage analogique Connecté à un potentiomètre 10K ou réglage analogique 0~10V
Dimensions (mm) 118 × 78 × 34mm
Poids Environ 300g
Environnement de fonctionnement Précaution Éviter la poussière, les brumes d'huile et les gaz corrosifs
Humidité < 85 % RH, sans condensation
Température 0°C - +40°C
Refroidissement Installé dans un environnement ventilé
Images DS-OLS10-FSC

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et de l'espace nécessaire pour la dissipation thermique.

2. La température de fonctionnement fiable du driver est généralement inférieure à 60℃ et celle du moteur inférieure à 80℃

3. Lors de l'installation du driver, veuillez l'installer verticalement et latéralement pour permettre une forte convection d'air. Si nécessaire, installez un ventilateur près du driver pour forcer la dissipation thermique afin de garantir que le driver fonctionne dans une plage de température fiable.

Images du catalogue
Liste des téléchargements de manuels
Nom du fichier Format Taille Téléchargement
DS-OLS10-FSC Manual PDF 877.63 KB Télécharger
